Lắp đặt màn hình LED không chỉ đơn thuần là ghép nối các module lại với nhau. Đây là một quy trình kỹ thuật phức tạp đòi hỏi kiến thức chuyên sâu về điện tử, cơ khí và thiết kế hệ thống. Với hơn 16 năm kinh nghiệm trong lĩnh vực điện nhẹ, Viễn Thông Tia Sáng sẽ chia sẻ quy trình lắp đặt chuyên nghiệp từ khâu khảo sát đến bàn giao hoàn thiện.
Bước 1 – Khảo sát & thiết kế
Xác định vị trí lắp đặt (indoor/outdoor)
Việc lựa chọn vị trí lắp đặt quyết định đến loại màn hình LED phù hợp và phương pháp thi công. Màn hình LED indoor thường có mật độ điểm ảnh cao hơn (P2.5, P3, P4) với độ sáng 800-1200 nits, phù hợp cho môi trường trong nhà với khoảng cách xem gần. Ngược lại, màn hình LED outdoor cần độ sáng cao (4000-8000 nits) và khả năng chống chịu thời tiết, thường sử dụng pitch lớn hơn (P5, P6, P8, P10).
Khi khảo sát, cần đánh giá các yếu tố: hướng ánh sáng mặt trời, độ ẩm môi trường, khả năng tiếp cận để bảo trì, và kết cấu chịu lực của tòa nhà. Đặc biệt quan trọng là xác định góc nhìn tối ưu và khoảng cách xem để chọn pixel pitch phù hợp.
Đo kích thước (chiều rộng, chiều cao) & trọng tải khung
Việc đo đạc phải chính xác đến từng milimeter vì màn hình LED có kích thước module cố định. Ví dụ module P4 thường có size 320x160mm, do đó kích thước tổng thể phải là bội số của kích thước module. Nếu kích thước thực tế không khớp, cần thiết kế khung phụ để điều chỉnh.
Trọng tải là yếu tố quan trọng nhất khi thiết kế hệ thống treo. Màn hình LED indoor thường nặng 25-35kg/m², còn outdoor có thể lên đến 45-60kg/m² do cần khung chắc chắn hơn và hệ thống tản nhiệt. Phải tính toán cả tải trọng gió cho màn hình ngoài trời, đặc biệt là khi lắp đặt trên tòa nhà cao tầng.

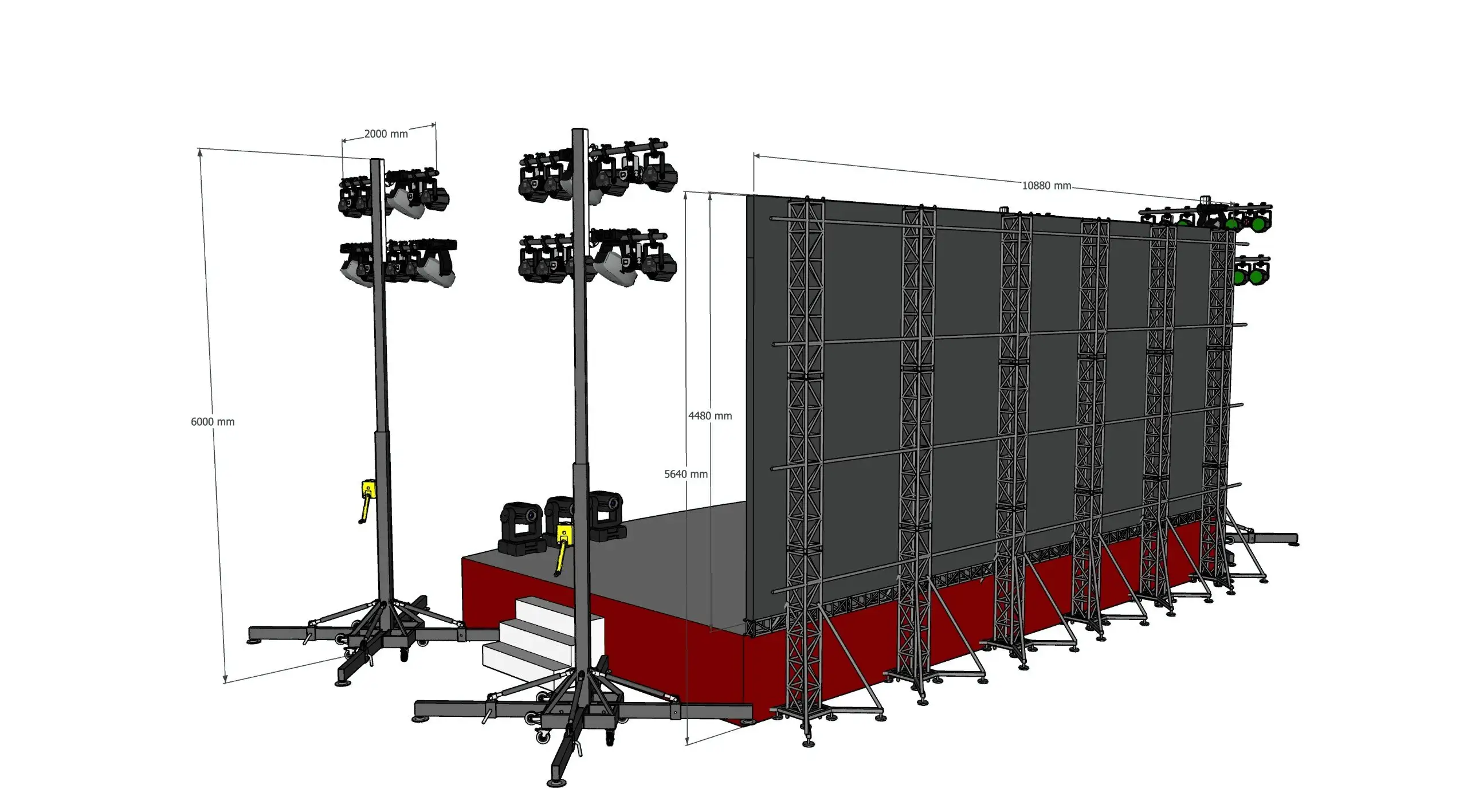

Thiết kế bản vẽ khung, vị trí đặt nguồn, card, dây tín hiệu
Bản vẽ thiết kế cần thể hiện chi tiết: sơ đồ khung chính, khung phụ, điểm cố định, vị trí nguồn điện, cabinet điều khiển, và đường đi cáp tín hiệu. Nguồn điện nên đặt gần màn hình để giảm tổn thất điện áp, nhưng phải đảm bảo tản nhiệt và dễ bảo trì.
Card điều khiển thường được đặt trong cabinet riêng biệt, có hệ thống làm mát và chống ẩm. Đường đi cáp cần tránh các nguồn nhiễu điện từ như động cơ, máy biến áp, và phải có biện pháp chống sét cho hệ thống outdoor.
Bước 2 – Chọn module & linh kiện phụ trợ
Module LED: loại, size, mật độ điểm ảnh (pixel pitch)
Lựa chọn module LED phụ thuộc vào mục đích sử dụng và ngân sách. Module SMD (Surface Mount Device) là lựa chọn phổ biến hiện nay với ưu điểm góc nhìn rộng (140°-160°), màu sắc tươi sáng và tuổi thọ cao. Công nghệ COB (Chip On Board) mới hơn cho chất lượng hình ảnh tốt hơn nhưng giá thành cao.
Pixel pitch (khoảng cách giữa các điểm ảnh) quyết định độ phân giải và khoảng cách xem tối ưu. Công thức đơn giản: khoảng cách xem tối thiểu (m) = pixel pitch (mm). Ví dụ P4 có khoảng cách xem tối thiểu 4m. Tuy nhiên, để có trải nghiệm xem tốt nhất, nên tăng khoảng cách lên 1.5-2 lần.
Card điều khiển + bộ xử lý hình ảnh: lựa chọn và cài đặt
Card điều khiển (Receiving Card) là bộ não của từng module, nhận tín hiệu từ card phát và điều khiển các LED hiển thị đúng màu sắc. Card phát (Sending Card) kết nối với máy tính và chia tín hiệu cho các card thu. Tỷ lệ thường là 1 card phát cho 10-20 card thu tùy theo độ phân giải.
Bộ xử lý hình ảnh (Video Processor) cho phép nhận nhiều loại tín hiệu đầu vào (HDMI, DVI, SDI, VGA) và xử lý để phù hợp với độ phân giải màn hình. Các tính năng nâng cao như PIP (Picture in Picture), seamless switching, và color calibration rất quan trọng cho ứng dụng chuyên nghiệp.
Nguồn điện & dây điện: tính công suất, loại dây, bảo vệ aptomat
Tính toán công suất tiêu thụ dựa trên thông số kỹ thuật module. Thông thường, màn hình LED tiêu thụ 300-800W/m² tùy theo độ sáng và loại LED. Cần dự phòng 20-30% công suất để đảm bảo an toàn và ổn định hoạt động lâu dài.
Nguồn switching 5V là phổ biến nhất, với hiệu suất cao (>90%) và kích thước nhỏ gọn. Mỗi nguồn thường cấp điện cho 8-12 module tùy theo công suất. Hệ thống phân phối điện cần có nhiều cấp bảo vệ: aptomat tổng, aptomat từng nhánh, và cầu chì trên từng module.
Dây điện phải đủ tiết diện để tránh tổn thất điện áp. Với nguồn 5V, tổn thất điện áp quá 0.2V sẽ ảnh hưởng đến độ sáng và màu sắc LED. Dây tín hiệu cần sử dụng cáp chuyên dụng có chống nhiễu (shielded cable) và trở kháng phù hợp.
Bước 3 – Chuẩn bị khung & cơ khí
Làm khung chịu lực: nguyên vật liệu, hàn, kiểm tra độ phẳng
Khung chịu lực thường sử dụng thép hộp 40x40mm hoặc 50x50mm tùy theo kích thước màn hình. Thép phải được mạ kẽm chống gỉ và xử lý bề mặt cẩn thận. Việc hàn phải đảm bảo độ bền và thẩm mỹ, tất cả mối hàn cần được kiểm tra và mài nhẵn.
Độ phẳng của khung là yếu tố quyết định chất lượng hiển thị. Sai lệch độ phẳng quá 1mm trên 1m sẽ tạo ra hiện tượng lệch màu và thiếu đồng đều về độ sáng. Sử dụng thước thủy và máy đo laser để kiểm tra độ phẳng sau khi hoàn thành khung.
Viền, khung phụ, tản nhiệt, cách cố định module
Viền màn hình không chỉ có tác dụng thẩm mỹ mà còn bảo vệ các cạnh module và che giấu hệ thống dây điện. Thiết kế viền cần tính toán để module có thể tháo lắp dễ dàng khi bảo trì.
Hệ thống tản nhiệt rất quan trọng, đặc biệt với màn hình outdoor. Có thể sử dụng quạt tản nhiệt hoặc hệ thống tản nhiệt thụ động bằng tấm nhôm. Nhiệt độ hoạt động lý tưởng của LED là dưới 60°C, quá nhiệt sẽ giảm tuổi thọ và độ sáng.
Bước 4 – Lắp đặt module & nối tín hiệu
Cố định module (nam châm / vít), căn chỉnh khe hở
Có hai phương pháp cố định module phổ biến: nam châm và vít. Phương pháp nam châm cho phép tháo lắp nhanh chóng, phù hợp với màn hình cần bảo trì thường xuyên. Phương pháp vít đảm bảo độ cố định cao hơn, phù hợp với môi trường có rung động.
Khe hở giữa các module phải được điều chỉnh đều đặn, thường là 0.5-1mm. Khe hở quá lớn sẽ tạo ra đường kẻ đen trên màn hình, khe hở quá nhỏ có thể gây va đập khi module giãn nở nhiệt. Sử dụng các thanh định vị và shim để điều chỉnh chính xác.
Đi dây tín hiệu, dây mạng, dây nguồn giữa module → card thu → card phát
Dây tín hiệu thường sử dụng chuẩn ethernet với đầu nối RJ45 hoặc cáp chuyên dụng với đầu nối HUB. Mỗi card thu có thể nhận tín hiệu từ card trước và truyền tiếp đến card sau, tạo thành chuỗi (daisy chain). Chiều dài cáp tín hiệu tối đa thường là 100-150m.
Dây nguồn cần đảm bảo tiết diện đủ lớn và kết nối chắc chắn. Sử dụng đầu nối chuyên dụng và co nhiệt để bảo vệ kết nối. Tất cả kết nối điện phải được kiểm tra bằng đồng hồ đo điện trở và cách điện.
Kết nối bộ xử lý, đặt vị trí card cho dễ truy cập
Cabinet điều khiển nên được đặt ở vị trí dễ tiếp cận nhưng an toàn, tránh va đập và thời tiết. Bên trong cabinet cần có hệ thống làm mát, đèn chiếu sáng, và ổ cắm điện để bảo trì. Sắp xếp thiết bị theo nguyên tắc: nguồn điện ở dưới, card điều khiển ở giữa, switch mạng ở trên.
Ghi nhãn tất cả cáp kết nối và lập sơ đồ đấu nối chi tiết. Điều này rất quan trọng cho việc bảo trì và sửa chữa sau này. Sử dụng cable management để sắp xếp dây cáp gọn gàng và dễ theo dõi.
Bước 5 – Kiểm tra & cấu hình
Test nguồn & tín hiệu ban đầu
Trước khi lắp đặt hoàn chỉnh, cần test từng thành phần riêng lẻ. Kiểm tra điện áp nguồn tại từng điểm cấp điện, đảm bảo điện áp ổn định trong khoảng ±5%. Sử dụng oscilloscope để kiểm tra chất lượng tín hiệu điều khiển, đảm bảo không có nhiễu và méo dạng.
Test tín hiệu bằng cách hiển thị các màu cơ bản (đỏ, xanh lá, xanh dương, trắng, đen) trên toàn bộ màn hình. Kiểm tra tính đồng bộ giữa các module và phát hiện các module bị lỗi hoặc kết nối kém.
Cài đặt thông số hình ảnh: độ phân giải, tần số làm mới, độ sáng, tương phản
Độ phân giải được xác định bởi số lượng module và pixel pitch. Ví dụ màn hình 10×6 module P4 (320×160 pixel/module) sẽ có độ phân giải 3200×960 pixel. Cấu hình phần mềm điều khiển để nhận dạng đúng độ phân giải này.
Tần số làm mới (refresh rate) ảnh hưởng đến hiện tượng nhấp nháy khi quay video. Tần số tối thiểu là 60Hz, nhưng nên cài đặt 120Hz hoặc cao hơn để đảm bảo chất lượng tốt nhất. Một số card điều khiển hỗ trợ tần số lên đến 3840Hz.
Độ sáng cần điều chỉnh phù hợp với môi trường. Màn hình indoor thường 300-800 nits, outdoor 4000-8000 nits. Tuy nhiên, không nên để độ sáng tối đa liên tục vì sẽ giảm tuổi thọ LED. Sử dụng cảm biến ánh sáng để tự động điều chỉnh độ sáng theo thời gian trong ngày.
Kiểm tra đồng màu, sửa lỗi module (nếu có điểm chết, màu lệch)
Hiện tượng lệch màu giữa các module là vấn đề phổ biến do sự khác biệt trong quy trình sản xuất. Sử dụng phần mềm hiệu chỉnh màu (color calibration) để điều chỉnh từng module đạt màu chuẩn. Quá trình này đòi hỏi thiết bị đo màu chuyên nghiệp như colorimeter.
Điểm chết (dead pixel) cần được phát hiện và thay thế. Một số card điều khiển có tính năng pixel mapping cho phép “ẩn” điểm chết bằng cách sử dụng điểm ảnh lân cận. Tuy nhiên, cách tốt nhất vẫn là thay thế LED bị hỏng.
Bước 6 – Hoàn thiện & thẩm mỹ
Ốp viền khung, nẹp, bảo vệ cạnh
Viền hoàn thiện không chỉ tạo thẩm mỹ mà còn bảo vệ các cạnh module khỏi va đập và xâm nhập bụi bẩn. Viền có thể làm bằng nhôm định hình, thép sơn tĩnh điện, hoặc nhựa ABS tùy theo yêu cầu thẩm mỹ và ngân sách.
Các góc viền cần được gia công khớp nối chính xác, không có khe hở. Sử dụng silicon keo chống thấm để seal các khe nối. Viền cũng cần thiết kế để có thể tháo lắp khi cần bảo trì module bên trong.
Xử lý tản nhiệt, thông gió, chống va đập
Hệ thống tản nhiệt bao gồm quạt hút và quạt thổi tạo luồng khí tuần hoàn. Thiết kế luồng khí từ dưới lên trên để tận dụng hiệu ứng đối lưu tự nhiên. Lắp đặt lưới chắn bụi ở cửa gió vào và thay định kỳ.
Với màn hình đặt ở nơi có nguy cơ va đập, cần lắp đặt thanh chắn hoặc tấm bảo vệ bằng polycarbonate trong suốt. Chú ý không che khuất tản nhiệt và đảm bảo vẫn nhìn rõ hình ảnh.
Bước 7 – An toàn điện & bảo vệ
Nối đất, aptomat, chống sét (nếu ngoài trời)
Hệ thống nối đất rất quan trọng cho an toàn điện. Điện trở nối đất phải nhỏ hơn 4Ω cho hệ thống dân dụng. Sử dụng thanh đồng hoặc thép mạ kẽm làm que nối đất, chôn sâu ít nhất 2m và kết nối bằng dây đồng tiết diện 25mm².
Aptomat bảo vệ cần phù hợp với công suất và có chức năng chống giật (ELCB). Thiết kế nhiều cấp bảo vệ: aptomat tổng, aptomat từng nhánh, và MCB cho từng module. Hệ thống chống sét bao gồm kim thu sét, dây dẫn xuống, và que nối đất chuyên dụng.
Chống nước, chống bụi, phủ bảo vệ nếu cần
Màn hình LED outdoor cần đạt chuẩn chống nước IP65 trở lên. Tất cả khe nối phải được seal bằng cao su EPDM hoặc silicon chuyên dụng. Thiết kế thoát nước để tránh tích nước trên bề mặt màn hình.
Phủ bảo vệ nano coating có thể giúp chống oxy hóa và dễ vệ sinh. Tuy nhiên, cần đảm bảo lớp phủ này không ảnh hưởng đến tản nhiệt và độ truyền sáng của LED.
Bước 8 – Vận hành thử & bàn giao
Chạy thử hình ảnh/video thực tế
Sau khi hoàn thành lắp đặt, tiến hành test với nội dung thực tế sẽ sử dụng. Chạy liên tục trong 24-48 giờ để phát hiện các lỗi tiềm ẩn như quá nhiệt, mất tín hiệu, hoặc module không ổn định. Giám sát nhiệt độ các điểm quan trọng bằng súng đo nhiệt hồng ngoại.
Test các tình huống đặc biệt như mất điện đột ngột, nhiễu tín hiệu, và hoạt động trong điều kiện thời tiết khắc nghiệt. Đảm bảo hệ thống có thể tự khôi phục sau các sự cố này.
Kiểm tra độ ổn định trong thời gian từ vài giờ đến vài ngày
Thời gian test tối thiểu là 72 giờ để đảm bảo tất cả linh kiện hoạt động ổn định. Trong thời gian này, cần ghi nhận các thông số: nhiệt độ, độ ẩm, điện áp, dòng điện, và chất lượng hiển thị. Bất kỳ bất thường nào cũng cần được xử lý trước khi bàn giao.
Lập log vận hành chi tiết ghi nhận thời gian bật/tắt, nội dung hiển thị, và các sự cố xảy ra. Điều này giúp đánh giá hiệu suất hệ thống và dự đoán nhu cầu bảo trì.
Bàn giao & hướng dẫn sử dụng cho khách hàng
Bàn giao bao gồm: tài liệu kỹ thuật hoàn chỉnh, sơ đồ đấu nối, danh mục linh kiện, và phần mềm điều khiển. Hướng dẫn chi tiết cách vận hành cơ bản, thay đổi nội dung, điều chỉnh độ sáng, và xử lý các sự cố thường gặp.
Đào tạo nhân viên khách hàng về vận hành và bảo trì cơ bản. Cung cấp số hotline hỗ trợ kỹ thuật 24/7 và cam kết thời gian phản hồi. Lập lịch bảo trì định kỳ và thay thế linh kiện theo chu kỳ.
