Số U trong Tủ Rack là Gì? Hướng Dẫn Chọn Tủ Mạng Đúng Kỹ Thuật

Khi thiết kế phòng máy chủ, data center hay hệ thống mạng nội bộ cho doanh nghiệp, một trong những câu hỏi kỹ thuật căn bản nhất mà bất kỳ kỹ sư hay quản trị hệ thống nào cũng cần trả lời được là: Số U trong tủ Rack là gì? Và tủ bao nhiêu U là phù hợp với dự án của mình?

Đây không đơn thuần là câu hỏi về kích thước vật lý. Chọn đúng tủ Rack theo số U ảnh hưởng trực tiếp đến khả năng mở rộng hệ thống, hiệu quả quản lý cáp, khả năng tản nhiệt và tổng chi phí đầu tư. Bài viết này sẽ giải thích toàn diện từ định nghĩa cơ bản đến cách tính toán và lựa chọn tủ Rack phù hợp cho từng loại công trình.

Tóm tắt bài viết

1. Đơn vị U trong tủ Rack là gì?

U là viết tắt của từ Unit (đơn vị), là đơn vị đo chiều cao tiêu chuẩn được sử dụng trong ngành công nghiệp tủ Rack — loại giá đỡ chuyên dụng để lắp đặt thiết bị mạng, máy chủ, switch, patch panel, UPS và các thiết bị viễn thông, điện nhẹ khác.

Theo tiêu chuẩn quốc tế EIA-310 (Electronic Industries Alliance) và IEC 60297, giá trị của 1U được quy định cụ thể như sau:

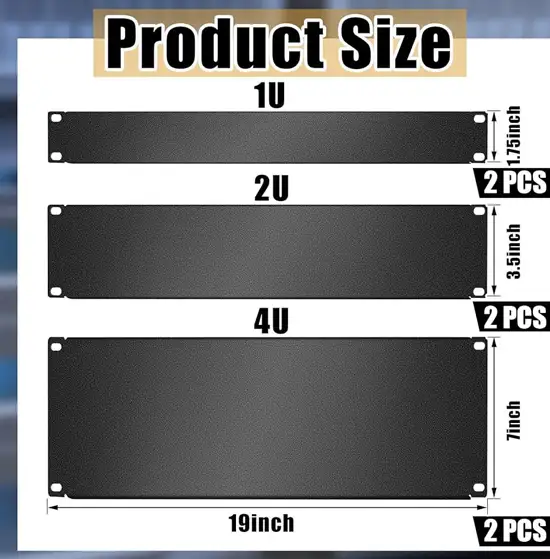

1U = 44,45 mm (tương đương 1,75 inch)

Đây là chiều cao của một khe cắm thiết bị (slot) trong tủ Rack. Chiều rộng lắp đặt tiêu chuẩn là 19 inch (482,6 mm) — đây là hằng số cố định, không thay đổi theo số U. Chỉ có chiều cao của tủ thay đổi tùy theo tổng số U.

Ví dụ minh họa thực tế:

Số U	Chiều cao xấp xỉ	Ứng dụng phổ biến
1U	44,45 mm	Patch panel, switch lớp 2 mỏng
2U	88,9 mm	Server rack, firewall
4U	177,8 mm	NAS, storage, server cao cấp
12U	533,4 mm	Tủ mạng văn phòng nhỏ
24U	1.066,8 mm	Phòng máy chủ quy mô vừa
42U	1.866,9 mm	Data center nội bộ doanh nghiệp
47U	2.088,2 mm	Data center quy mô lớn, colocation

Lưu ý kỹ thuật: Khi một thiết bị được ghi là “2U” trên datasheet, có nghĩa thiết bị đó chiếm 2 khe (slot) trong tủ Rack, tương đương chiều cao 88,9 mm. Kỹ thuật viên cần đọc thông số này trước khi thiết kế sơ đồ lắp đặt.

2. Tại sao có nhiều loại kích thước U tủ khác nhau?

Câu trả lời nằm ở tính đa dạng của nhu cầu triển khai thực tế. Không có một kích thước tủ Rack “vạn năng” — mỗi loại tủ được thiết kế để tối ưu cho một quy mô, mục đích sử dụng và môi trường lắp đặt cụ thể.

Các yếu tố dẫn đến sự đa dạng về kích thước tủ Rack:

Quy mô hệ thống và số lượng thiết bị: Một văn phòng 20 nhân viên chỉ cần switch, patch panel và modem, tổng cộng 4–6U là đủ. Trong khi đó, một data center vận hành 50 máy chủ, hệ thống lưu trữ và thiết bị bảo mật có thể cần tới 42U hoặc nhiều tủ kết hợp.

Không gian vật lý cho phép: Nhiều công trình có chiều cao trần hạn chế, hoặc tủ phải đặt trong phòng kỹ thuật nhỏ, hành lang kỹ thuật hoặc dưới gầm cầu thang. Trong những trường hợp đó, tủ 12U hoặc 18U là lựa chọn thực tiễn hơn tủ 42U tiêu chuẩn.

Khả năng mở rộng và tính linh hoạt: Doanh nghiệp trong giai đoạn tăng trưởng thường chọn tủ có số U lớn hơn nhu cầu hiện tại để dự phòng mở rộng, tránh phải đầu tư lại tủ mới sau 1–2 năm.

Chi phí đầu tư ban đầu: Tủ Rack có số U càng lớn, chi phí thiết bị và chi phí lắp đặt càng cao. Với các dự án ngân sách giới hạn, lựa chọn tủ vừa đủ nhu cầu là chiến lược tối ưu về tài chính.

Loại thiết bị lắp đặt: Một số thiết bị chuyên dụng như tổng đài IP, thiết bị hội nghị truyền hình, bộ xử lý âm thanh chuyên nghiệp có kích thước U đặc thù, đòi hỏi tủ phải tương thích về chiều cao lẫn chiều sâu.

3. Cách tính số U cần thiết cho tủ mạng

Tính đúng số U là bước không thể bỏ qua trong giai đoạn thiết kế hệ thống. Tính thiếu dẫn đến tủ đầy nhanh, không có không gian mở rộng. Tính dư quá mức gây lãng phí ngân sách và chiếm diện tích không cần thiết.

Công thức tính tổng quát:

Tổng U cần thiết = Tổng U của tất cả thiết bị + U dự phòng (20–30%) + U cho quản lý cáp (1–2U)

Quy trình tính toán theo bước:

Bước 1 — Lập danh sách thiết bị cần lắp đặt

Liệt kê đầy đủ tất cả thiết bị dự kiến: máy chủ, switch, router, firewall, patch panel, UPS rack-mount, KVM switch, và thiết bị chuyên dụng theo yêu cầu dự án.

Bước 2 — Xác định số U của từng thiết bị

Tra datasheet của từng thiết bị để lấy thông số chiều cao (U). Không ước lượng — cần số liệu chính xác từ nhà sản xuất.

Bước 3 — Cộng tổng U của tất cả thiết bị

Ví dụ thực tế cho một văn phòng quy mô vừa:

Thiết bị	Số lượng	U/thiết bị	Tổng U
Patch panel 24 port	2	1U	2U
Switch L2 24 port	2	1U	2U
Switch L3 core	1	1U	1U
Firewall	1	1U	1U
Server	2	2U	4U
UPS rack 1kVA	1	2U	2U
Khay quản lý cáp	2	1U	2U
Tổng			14U

Bước 4 — Cộng thêm dự phòng mở rộng

14U × 1,30 (dự phòng 30%) = 18,2U → Chọn tủ 20U hoặc 24U là hợp lý.

Lưu ý kỹ thuật từ đội ngũ Viễn Thông Tia Sáng: Nhiều đơn vị thi công bỏ qua U dự phòng, dẫn đến tình trạng tủ đầy chỉ sau 6–12 tháng khi hệ thống mở rộng. Luôn thiết kế với tầm nhìn 3–5 năm.

4. Nên chọn tủ Rack bao nhiêu U là phù hợp?

Không có con số tuyệt đối. Sự lựa chọn phụ thuộc vào quy mô doanh nghiệp, loại hình dự án và môi trường triển khai. Dưới đây là khung tham chiếu theo từng nhóm ứng dụng phổ biến:

Tủ 6U – 12U: Phù hợp cho điểm mạng nhỏ

Dành cho văn phòng dưới 20 nhân sự, cửa hàng bán lẻ, điểm IDF (Intermediate Distribution Frame) trong tòa nhà, hoặc các tủ mạng vệ tinh tại từng tầng. Ưu điểm: gọn nhẹ, dễ lắp đặt, chi phí thấp, có thể treo tường hoặc đặt sàn.

Tủ 18U – 27U: Phù hợp cho doanh nghiệp vừa

Phù hợp cho văn phòng 20–100 nhân sự, tòa nhà văn phòng, trường học, bệnh viện quy mô vừa hoặc khách sạn 2–3 sao. Có thể lắp đặt server nhỏ, hệ thống lưu trữ, firewall và toàn bộ hạ tầng mạng trong một tủ.

Tủ 36U – 42U: Phù hợp cho data center nội bộ và doanh nghiệp lớn

Tiêu chuẩn phòng máy chủ doanh nghiệp. Đủ không gian cho nhiều máy chủ, hệ thống lưu trữ SAN/NAS, thiết bị bảo mật nhiều lớp và UPS công suất lớn. Tủ 42U là lựa chọn phổ biến nhất trong các dự án data center vừa.

Tủ 45U – 48U: Phù hợp cho data center quy mô lớn

Dành cho colocation, NOC (Network Operations Center), hoặc các trung tâm dữ liệu cấp doanh nghiệp có yêu cầu mật độ thiết bị cao. Thường được kết hợp với hệ thống làm mát chuyên dụng và PDU (Power Distribution Unit) theo từng tủ.

Tủ Wall-mount (tủ treo tường) – thường 6U đến 16U:

Đây là lựa chọn thực tiễn khi không gian sàn hạn chế. Phù hợp cho hành lang kỹ thuật, phòng họp nhỏ hoặc các điểm lắp đặt tại tầng trong tòa nhà nhiều tầng. Cần kiểm tra tải trọng tường trước khi lắp đặt.

5. Ưu điểm của việc chọn tủ mạng phù hợp với số U

Chọn đúng tủ Rack theo số U không chỉ là vấn đề “vừa vặn thiết bị”. Đây là quyết định kỹ thuật ảnh hưởng đến toàn bộ vòng đời hệ thống.

Tối ưu không gian lắp đặt: Tủ vừa đủ giúp bố trí thiết bị hợp lý, tránh chồng chất gây khó khăn cho bảo trì sau này. Không gian trống trong tủ cũng hỗ trợ lưu thông không khí, giảm nhiệt độ vận hành.

Dễ dàng quản lý và bảo trì: Kỹ thuật viên có thể dễ dàng xác định vị trí từng thiết bị, thực hiện thay thế hoặc nâng cấp mà không ảnh hưởng đến thiết bị khác. Điều này đặc biệt quan trọng trong các hợp đồng bảo trì định kỳ.

Tản nhiệt hiệu quả hơn: Tủ Rack được thiết kế với luồng khí từ trước ra sau. Khi các thiết bị được lắp đúng U và có khoảng trống hợp lý, hiệu quả tản nhiệt tăng đáng kể, kéo dài tuổi thọ thiết bị.

Tiết kiệm chi phí vận hành: Hệ thống ổn định về nhiệt độ, được bố trí khoa học sẽ giảm số lần sự cố, giảm chi phí bảo trì và thay thế thiết bị về lâu dài.

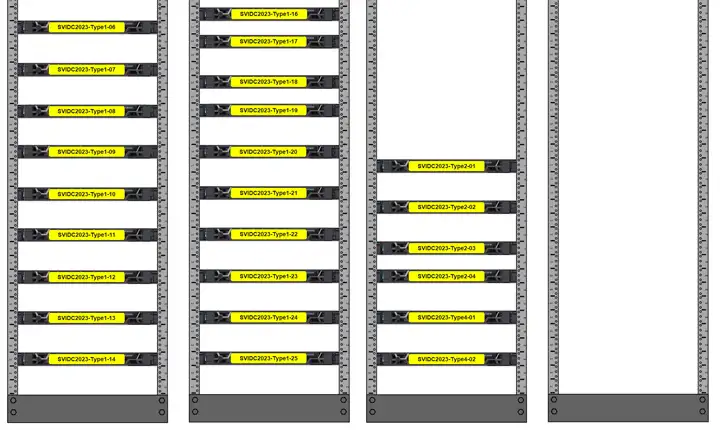

Đảm bảo tính chuyên nghiệp và chuẩn hóa: Các công trình được nghiệm thu yêu cầu hồ sơ hoàn công chính xác, trong đó sơ đồ rack (rack diagram) thể hiện đúng vị trí từng thiết bị theo số U là tài liệu bắt buộc. Chọn đúng tủ ngay từ đầu giúp toàn bộ quy trình nghiệm thu diễn ra suôn sẻ.

Hỗ trợ mở rộng trong tương lai: Tủ có U dự phòng cho phép bổ sung thiết bị mà không cần đầu tư tủ mới, giảm chi phí nâng cấp hệ thống theo từng giai đoạn phát triển.

6. Các lựa chọn tủ Rack theo số U

Thị trường hiện nay cung cấp nhiều dòng tủ Rack với mức giá và tính năng đa dạng. Dưới đây là tổng quan phân loại phổ biến để tham khảo khi lên phương án thiết kế:

Theo hình thức lắp đặt:

Tủ đứng (Floor-standing Rack): Là loại phổ biến nhất, từ 18U đến 48U. Có bánh xe di chuyển, cửa kính hoặc cửa lưới, khóa bảo mật. Phù hợp cho phòng máy chủ chuyên dụng.
Tủ treo tường (Wall-mount Rack): Từ 6U đến 16U. Tiết kiệm diện tích sàn, phù hợp cho các điểm mạng vệ tinh trong tòa nhà.
Tủ mở (Open Frame Rack): Không có vỏ bao, tối ưu tản nhiệt, thường dùng trong phòng máy chủ có kiểm soát môi trường chuyên biệt.

Theo vật liệu và chuẩn chất lượng:

Khung thép sơn tĩnh điện: Phổ biến, giá hợp lý
Thép mạ kẽm nhúng nóng: Chịu môi trường ẩm cao
Tủ theo chuẩn IP (IP54, IP65): Dành cho môi trường công nghiệp, ngoài trời

Theo thương hiệu phổ biến tại thị trường Việt Nam:

Các thương hiệu được sử dụng phổ biến trong các dự án tích hợp hệ thống tại Việt Nam bao gồm APC (Schneider Electric), Rittal, Comnet, Toten, và một số thương hiệu nội địa chất lượng cao. Việc lựa chọn thương hiệu cần dựa trên yêu cầu kỹ thuật cụ thể của từng dự án và tiêu chí đấu thầu.

Lưu ý khi chọn tủ theo thông số kỹ thuật:

Ngoài số U, cần kiểm tra thêm chiều sâu tủ (thường 600mm, 800mm hoặc 1000mm) để đảm bảo tương thích với chiều sâu thiết bị, đặc biệt là máy chủ và thiết bị lưu trữ. Tải trọng tối đa của tủ (thường 600kg–1.500kg tùy dòng) cũng là thông số cần xem xét khi lắp nhiều thiết bị nặng.

7. Kết luận

Hiểu rõ số U trong tủ Rack là gì và cách ứng dụng vào thực tế là nền tảng kỹ thuật quan trọng trong thiết kế và thi công hệ thống mạng, viễn thông và điện nhẹ (ELV). Mỗi quyết định về số U ảnh hưởng trực tiếp đến hiệu quả vận hành, khả năng bảo trì và tổng chi phí đầu tư của toàn bộ dự án.

Tóm lại, khi lựa chọn tủ Rack cần nắm vững ba nguyên tắc:

Tính đúng trước, chọn sau — Luôn lập danh sách thiết bị và tính tổng U trước khi quyết định mua tủ.
Cộng thêm dự phòng 20–30% — Hệ thống luôn có xu hướng mở rộng theo thời gian.
Không chỉ nhìn vào giá — Tủ Rack là hạ tầng lõi, cần chọn đúng chuẩn kỹ thuật và phù hợp với môi trường lắp đặt thực tế.

Viễn Thông Tia Sáng — với hơn 18 năm kinh nghiệm trong lĩnh vực tích hợp hệ thống và viễn thông, đạt chứng nhận ISO 9001:2015 / ISO 27001:2013 / ISO 45001:2018 — cung cấp dịch vụ tư vấn, thiết kế, thi công và bảo trì toàn bộ hệ thống tủ Rack, hạ tầng mạng và các giải pháp điện nhẹ cho doanh nghiệp, tòa nhà và data center trên toàn quốc.

📞 Hotline tư vấn: 0913 615 148
🌐 Website: https://vienthongtiasang.vn
📍 Trụ sở: 753/42 Tỉnh Lộ 10, Phường An Lạc, TP. Hồ Chí Minh
🏢 Văn phòng đại diện: Đà Nẵng | Hà Nội

Bài viết được biên soạn bởi đội ngũ kỹ thuật Viễn Thông Tia Sáng. Mọi thông tin kỹ thuật được tham chiếu theo tiêu chuẩn EIA-310 và IEC 60297.
