Giới thiệu về hệ thống báo cháy tự động
Hệ thống báo cháy tự động (Fire Alarm System) là giải pháp an toàn phòng cháy chữa cháy bắt buộc tại các công trình dân dụng, thương mại và công nghiệp. Với 18 năm kinh nghiệm triển khai các dự án tích hợp hệ thống, Viễn Thông Tia Sáng đã thi công và nghiệm thu hàng trăm công trình báo cháy đạt chuẩn ISO 9001:2015, đảm bảo an toàn tuyệt đối cho người và tài sản.
Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động và các thiết bị quan trọng trong hệ thống báo cháy hiện đại.

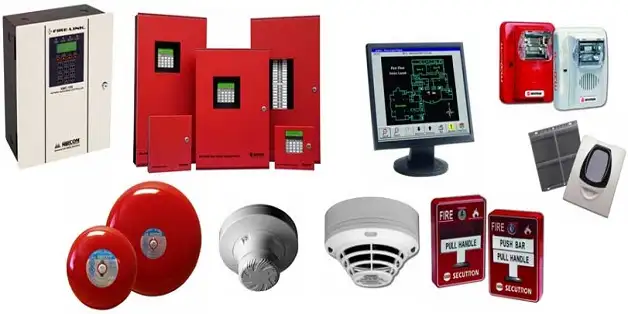

Hệ thống báo cháy tự động gồm những gì?
Một hệ thống báo cháy tự động hoàn chỉnh bao gồm 05 nhóm thiết bị chính, phối hợp đồng bộ để phát hiện, cảnh báo và kích hoạt phương án chữa cháy kịp thời.
1. Tủ trung tâm báo cháy (Fire Alarm Control Panel – FACP)
Đây là bộ não điều khiển toàn bộ hệ thống, có chức năng:
- Giám sát tín hiệu từ các đầu dò và thiết bị ngoại vi
- Xử lý, phân tích tín hiệu cháy thật hoặc cháy giả
- Kích hoạt chuông báo, đèn cảnh báo khi có sự cố
- Hiển thị vị trí khu vực xảy ra cháy trên màn hình
- Ghi nhận lịch sử sự kiện, báo lỗi thiết bị
Phân loại: tủ báo cháy thông thường (Conventional) và tủ báo cháy địa chỉ (Addressable). Hiện nay, hệ thống địa chỉ được ưa chuộng nhờ khả năng định vị chính xác điểm cháy.
2. Đầu báo cháy (Detector)
Thiết bị cảm biến phát hiện dấu hiệu cháy sớm, gồm các loại:
Đầu báo khói (Smoke Detector):
- Phát hiện hạt khói trong không khí
- Phù hợp: văn phòng, hành lang, phòng họp, khách sạn
- Nguyên lý: quang học hoặc ion hóa
Đầu báo nhiệt (Heat Detector):
- Phát hiện khi nhiệt độ vượt ngưỡng (thường 57°C – 70°C)
- Phù hợp: bếp ăn, nhà xưởng, khu vực nhiều bụi
- Loại: tăng nhiệt cố định hoặc tốc độ tăng nhiệt
Đầu báo khí gas (Gas Detector):
- Phát hiện khí CO, LPG, khí độc
- Phù hợp: nhà máy, kho hóa chất, bãi đỗ xe
Đầu báo ngọn lửa (Flame Detector):
- Phát hiện bức xạ UV hoặc IR từ ngọn lửa
- Phù hợp: kho xăng dầu, nhà máy hóa chất
3. Nút nhấn khẩn cấp (Manual Call Point)
Thiết bị cho phép con người kích hoạt báo động thủ công khi phát hiện cháy. Thường được lắp đặt tại:
- Lối thoát hiểm, cầu thang
- Cửa ra vào chính
- Khu vực công cộng dễ tiếp cận
Theo quy chuẩn, khoảng cách giữa các nút nhấn không quá 30m.
4. Thiết bị báo động (Alarm Devices)
Nhóm thiết bị phát tín hiệu cảnh báo cho người trong tòa nhà:
Chuông báo cháy (Bell/Sounder):
- Âm lượng tối thiểu 65dB, có thể lên đến 100dB
- Phân biệt bằng âm thanh liên tục hoặc gián đoạn
Đèn báo cháy (Strobe Light):
- Ánh sáng nhấp nháy màu đỏ hoặc trắng
- Hỗ trợ cảnh báo cho người khiếm thính
Loa thông báo (Voice Alarm):
- Phát thông báo bằng giọng nói hướng dẫn thoát hiểm
- Bắt buộc tại công trình từ 25 tầng trở lên
5. Module liên kết và thiết bị ngoại vi
Module giám sát (Monitor Module):
- Giám sát trạng thái các thiết bị đầu vào như van, bơm
Module điều khiển (Control Module):
- Kích hoạt hệ thống chữa cháy: bơm nước, van khí, cửa chống cháy
- Cắt điện, ngắt thông gió, hạ thang máy về tầng trệt
Nguồn dự phòng (Battery Backup):
- Đảm bảo hoạt động 24-72 giờ khi mất điện lưới
- Tiêu chuẩn: NFPA 72 yêu cầu tối thiểu 24 giờ
Cấu tạo hệ thống báo cháy tự động
Sơ đồ kết nối tổng quan
Hệ thống báo cháy hoạt động theo mô hình mạng vòng (Loop) hoặc mạng đường trục (Bus), bao gồm:
Tầng cảm biến (Sensor Layer):
- Các đầu báo khói, nhiệt, khí gas
- Nút nhấn khẩn cấp
Tầng truyền tải (Communication Layer):
- Cáp tín hiệu chống cháy (FRC – Fire Resistance Cable)
- Giao thức truyền thông: RS-485, Modbus, BACnet
Tầng điều khiển (Control Layer):
- Tủ trung tâm báo cháy
- Bộ xử lý tín hiệu, nguồn cấp
Tầng thực thi (Action Layer):
- Chuông, đèn, loa báo động
- Module kích hoạt hệ thống chữa cháy
Phân vùng (Zone) trong hệ thống
Công trình được chia thành các khu vực giám sát độc lập:
- Hệ thống thông thường: 1 zone = 1 khu vực (không xác định chính xác thiết bị)
- Hệ thống địa chỉ: Mỗi thiết bị có địa chỉ riêng, định vị chính xác đến từng đầu báo
Số lượng thiết bị tối đa trên 1 loop: 200-250 thiết bị (tùy hãng sản xuất).

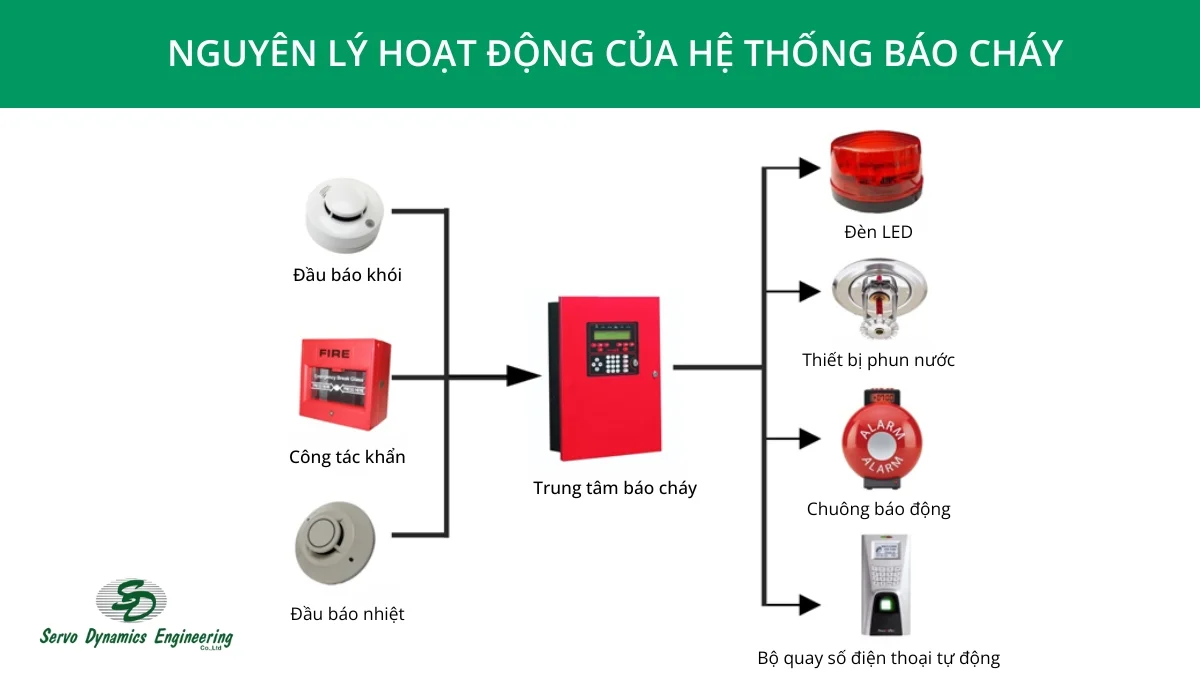

Nguyên lý hoạt động của hệ thống báo cháy
Quy trình hoạt động 4 bước
Bước 1: Phát hiện (Detection)
Đầu báo cảm nhận các dấu hiệu cháy:
- Nồng độ khói vượt ngưỡng an toàn
- Nhiệt độ tăng đột ngột
- Phát hiện ngọn lửa hoặc khí gas
Tín hiệu analog hoặc digital được gửi về tủ trung tâm qua đường truyền.
Bước 2: Xử lý tín hiệu (Processing)
Tủ trung tâm thực hiện:
- Phân tích tín hiệu: cháy thật hay nhiễu
- Xác định vị trí khu vực xảy ra sự cố
- Kiểm tra chéo với các đầu báo lân cận (logic AND/OR)
Hệ thống hiện đại có chức năng lọc nhiễu, giảm báo động nhầm.
Bước 3: Cảnh báo (Alarm)
Kích hoạt đồng thời:
- Chuông/còi báo động toàn tòa nhà
- Đèn flash tại vị trí cháy và lối thoát
- Loa thông báo hướng dẫn sơ tán
Tín hiệu cảnh báo tự động gửi đến:
- Trung tâm bảo vệ/giám sát 24/7
- Cơ quan PCCC (nếu tích hợp)
- Điện thoại di động quản lý (qua SMS/App)
Bước 4: Hành động (Action)
Module điều khiển tự động:
- Kích hoạt hệ thống chữa cháy: phun nước, khí FM-200, bột
- Cắt điện khu vực nguy hiểm (trừ hệ thống chiếu sáng thoát hiểm)
- Mở cửa thoát hiểm, hạ thang máy về tầng 1
- Đóng van gas, ngắt thông gió để ngăn lan rộng
Tiêu chuẩn thiết kế và lắp đặt
Quy chuẩn Việt Nam
QCVN 06:2021/BXD – Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình:
- Khoảng cách đầu báo khói: tối đa 60m²/đầu
- Khoảng cách đầu báo nhiệt: tối đa 30m²/đầu
- Chiều cao lắp đặt: 0,3m – 0,6m tính từ trần
Thông tư 66/2014/TT-BCA – Quy định chi tiết thi công, lắp đặt và nghiệm thu hệ thống phòng cháy chữa cháy.
Tiêu chuẩn quốc tế
- NFPA 72 (Mỹ): National Fire Alarm and Signaling Code
- BS 5839 (Anh): Fire detection and fire alarm systems for buildings
- EN 54 (Châu Âu): Tiêu chuẩn thiết bị báo cháy
Viễn Thông Tia Sáng triển khai hệ thống đảm bảo tuân thủ đầy đủ quy chuẩn Việt Nam và chuẩn quốc tế, được kiểm định bởi các cơ quan PCCC có thẩm quyền.
Lợi ích của hệ thống báo cháy tự động
Bảo vệ an toàn tính mạng
- Phát hiện cháy sớm, kể cả giai đoạn âm ỉ
- Cảnh báo kịp thời cho người sơ tán
- Giảm thiểu thương vong trong thảm họa cháy nổ
Bảo vệ tài sản
- Giảm 60-80% thiệt hại tài sản nhờ phát hiện sớm
- Kích hoạt tự động hệ thống chữa cháy
- Ghi nhận sự kiện phục vụ điều tra, bồi thường bảo hiểm
Tuân thủ pháp luật
- Đáp ứng quy định PCCC bắt buộc
- Điều kiện cấp phép hoạt động, giấy phép kinh doanh
- Nghiệm thu PCCC trước khi đưa công trình vào sử dụng
Giám sát thông minh 24/7
- Tích hợp phần mềm quản lý tập trung
- Kết nối BMS (Building Management System)
- Báo cáo, thống kê tự động, cảnh báo bảo trì định kỳ
Quy trình triển khai hệ thống báo cháy chuẩn ISO
Với kinh nghiệm 18 năm và chứng nhận ISO 9001:2015, Viễn Thông Tia Sáng áp dụng quy trình 6 bước đảm bảo chất lượng:
Bước 1: Khảo sát hiện trường
- Đo đạc, lập bản vẽ mặt bằng
- Phân tích rủi ro cháy nổ theo từng khu vực
- Xác định yêu cầu riêng của dự án
Bước 2: Thiết kế giải pháp
- Lựa chọn thiết bị phù hợp (thương hiệu, công suất)
- Tính toán số lượng, vị trí lắp đặt theo quy chuẩn
- Thiết kế sơ đồ hệ thống, danh mục vật tư
Bước 3: Báo giá và ký hợp đồng
- Báo giá chi tiết, minh bạch từng hạng mục
- Tư vấn tối ưu chi phí theo ngân sách
- Thỏa thuận tiến độ, bảo hành, thanh toán
Bước 4: Thi công lắp đặt
- Đội ngũ kỹ thuật có chứng chỉ hành nghề
- Thi công theo đúng bản vẽ thiết kế được duyệt
- Giám sát chất lượng tại công trường 100%
Bước 5: Chạy thử và hiệu chỉnh
- Test từng thiết bị, từng zone độc lập
- Chạy thử kịch bản cháy giả, kiểm tra phản hồi
- Điều chỉnh độ nhạy, ngưỡng cảnh báo phù hợp
Bước 6: Nghiệm thu và bàn giao
- Lập hồ sơ hoàn công đầy đủ, chính xác
- Hướng dẫn vận hành, bảo trì cho đơn vị quản lý
- Bảo hành 12-24 tháng, bảo trì trọn đời
Bảo trì và vận hành hệ thống báo cháy
Chu kỳ bảo dưỡng định kỳ
Hàng tuần:
- Kiểm tra trạng thái tủ trung tâm
- Test nguồn dự phòng
Hàng tháng:
- Kiểm tra 10% đầu báo bằng khói giả/nhiệt giả
- Test nút nhấn khẩn cấp
- Vệ sinh thiết bị
Hàng quý:
- Kiểm tra toàn bộ thiết bị ngoại vi
- Test kịch bản cháy đầy đủ
- Hiệu chuẩn độ nhạy đầu báo
Hàng năm:
- Bảo dưỡng tổng thể
- Thay pin, kiểm tra cáp tín hiệu
- Cập nhật firmware, phần mềm quản lý
Viễn Thông Tia Sáng cung cấp gói bảo trì trọn gói, đảm bảo hệ thống hoạt động ổn định 24/7 với cam kết phản hồi sự cố trong vòng 4 giờ tại TP.HCM, Hà Nội, Đà Nẵng.
Các hãng thiết bị báo cháy uy tín
Viễn Thông Tia Sáng là đối tác chính thức của các thương hiệu hàng đầu:
Hãng quốc tế
- Hochiki (Nhật Bản): Đầu báo thông minh, độ chính xác cao
- Siemens (Đức): Tủ trung tâm công suất lớn, tích hợp BMS
- Notifier (Honeywell – Mỹ): Hệ thống địa chỉ, dự án lớn
- System Sensor (Mỹ): Đầu báo đa cảm biến, chống nhiễu tốt
Hãng châu Á
- Horing Lih (Đài Loan): Giá cả cạnh tranh, ổn định
- Yunyang (Trung Quốc): Phổ biến tại Việt Nam
Tất cả thiết bị đều có CO/CQ xuất xứ, được Cục PCCC chứng nhận lưu hành tại Việt Nam.
Câu hỏi thường gặp
1. Hệ thống báo cháy có bắt buộc không?
Bắt buộc đối với nhà cao tầng, khách sạn, bệnh viện, trường học, trung tâm thương mại, nhà máy. Quy định tại QCVN 06:2021/BXD và Luật PCCC 2001 (sửa đổi 2013).
2. Hệ thống địa chỉ và thông thường khác nhau như thế nào?
- Thông thường: Chỉ xác định zone cháy (1 zone có nhiều đầu báo), giá rẻ hơn
- Địa chỉ: Xác định chính xác từng đầu báo, dễ bảo trì, phù hợp công trình lớn
3. Chi phí lắp đặt hệ thống báo cháy khoảng bao nhiêu?
Dao động 150.000đ – 500.000đ/m² tùy loại công trình, thiết bị và quy mô. Liên hệ Viễn Thông Tia Sáng qua Hotline 0913 615 148 để nhận báo giá chi tiết miễn phí.
4. Thời gian thi công mất bao lâu?
- Căn hộ/văn phòng nhỏ: 3-7 ngày
- Tòa nhà/nhà máy: 2-6 tháng tùy quy mô
5. Hệ thống báo cháy có cần bảo trì không?
Có, theo Thông tư 66/2014/TT-BCA, hệ thống phải bảo dưỡng định kỳ và kiểm định 1 năm/lần.
Kết luận
Hệ thống báo cháy tự động là giải pháp không thể thiếu, đóng vai trò quyết định trong việc bảo vệ tính mạng và tài sản. Hiểu rõ cấu tạo, nguyên lý hoạt động giúp chủ đầu tư lựa chọn hệ thống phù hợp, vận hành hiệu quả.
