Cách chọn linh kiện màn hình LED: Card, nguồn, dây tín hiệu

Việc lắp đặt màn hình LED không chỉ dừng lại ở việc chọn tấm module LED chất lượng, mà còn phụ thuộc rất nhiều vào hệ thống linh kiện và thiết bị phụ trợ. Với hơn 16 năm kinh nghiệm trong lĩnh vực điện nhẹ, Viễn thông Tia Sáng sẽ chia sẻ cách chọn linh kiện màn hình LED chuẩn kỹ thuật, đảm bảo hiệu suất và độ bền cao.

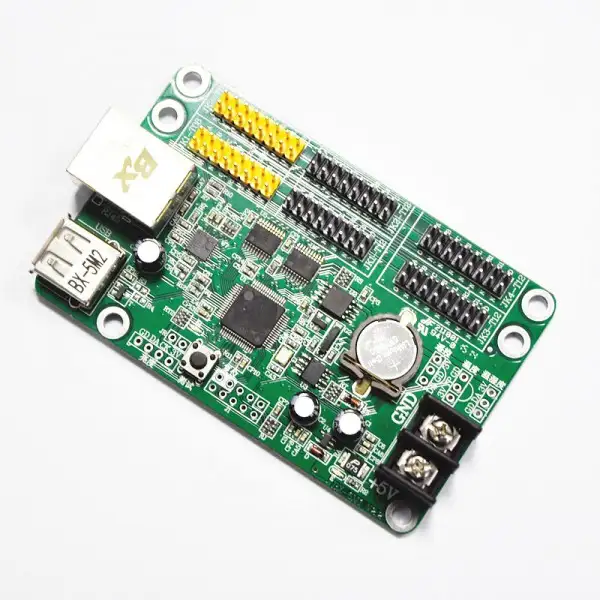

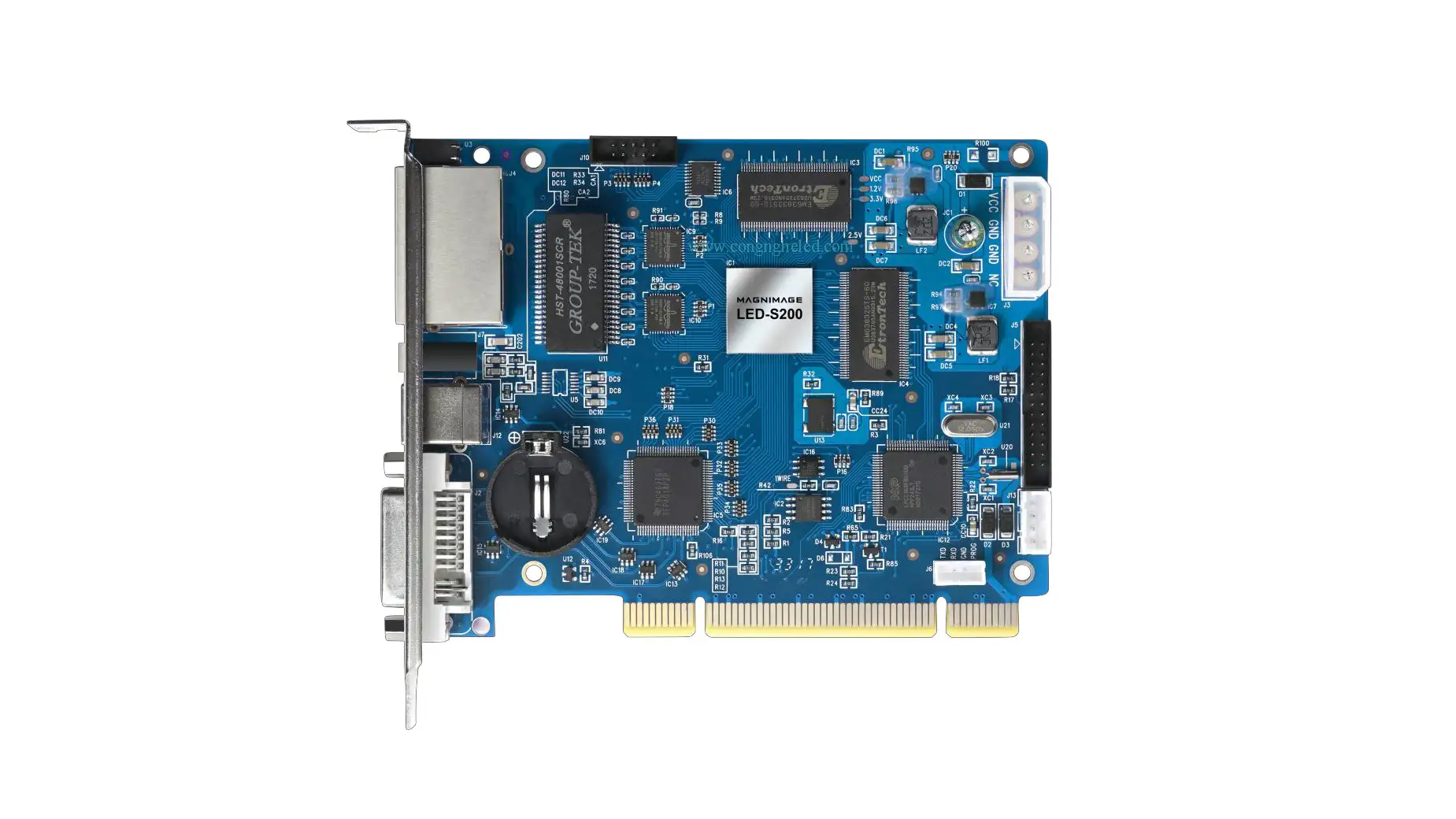

Card điều khiển & bộ xử lý hình ảnh

Card điều khiển được xem là “bộ não” của màn hình LED, quyết định chất lượng hiển thị và khả năng xử lý tín hiệu. Việc lựa chọn card phù hợp sẽ tối ưu hiệu suất và chi phí vận hành.

Các loại card phổ biến (Novastar, Colorlight…)

Card Novastar là thương hiệu hàng đầu với ưu điểm vượt trội:

• Hỗ trợ độ phân giải cao lên đến 4K, phù hợp với màn hình LED outdoor lớn
• Tính năng calibration màu tự động, đảm bảo màu sắc đồng nhất
• Khả năng xử lý nhiều tín hiệu đầu vào HDMI, DVI, SDI
• Giá thành cao nhưng độ tin cậy và hiệu suất tuyệt vời

Card Colorlight mang lại giải pháp tối ưu về chi phí:

• Phù hợp với các dự án màn hình LED indoor và semi-outdoor
• Hỗ trợ độ phân giải 1920×1200, đáp ứng nhu cầu cơ bản
• Giao diện điều khiển đơn giản, dễ vận hành
• Tỷ lệ giá/hiệu suất tốt cho dự án quy mô vừa và nhỏ

Lưu ý khi chọn card điều khiển:

• Xác định rõ kích thước màn hình và độ phân giải cần thiết
• Kiểm tra khả năng tải pixel tối đa của card
• Đảm bảo tương thích với module LED đã chọn
• Cân nhắc tính năng mở rộng trong tương lai

Nguồn điện phù hợp cho LED

Nguồn điện ổn định là yếu tố then chốt đảm bảo màn hình LED hoạt động bền bỉ và tiết kiệm năng lượng. Việc tính toán và chọn nguồn không chính xác có thể gây hư hại thiết bị và tăng chi phí vận hành.

Tính công suất, hiệu suất, bảo vệ chống quá tải

Cách tính công suất nguồn chuẩn:

• Công suất thực tế = Số module × Công suất 1 module × Hệ số an toàn (1.2-1.3)
• Ví dụ: Màn hình 10m² với module P4 (20W/m²) cần nguồn: 10 × 20 × 1.3 = 260W

Tiêu chí chọn nguồn chất lượng:

• Hiệu suất >85%, giúp tiết kiệm điện năng và giảm tỏa nhiệt
• Chứng nhận CE, FCC đảm bảo an toàn điện
• Bảo vệ chống quá áp, quá dòng, ngắn mạch
• Khả năng hoạt động ổn định trong điều kiện nhiệt độ cao

Phân loại nguồn theo ứng dụng:

• Nguồn Switching 12V/24V cho module indoor
• Nguồn chống nước IP65 cho ứng dụng outdoor
• Nguồn dự phòng UPS cho hệ thống quan trọng

Dây tín hiệu & mạng

Hệ thống dây cáp chất lượng đảm bảo truyền tín hiệu ổn định và giảm thiểu nhiễu điện từ. Việc chọn cáp không phù hợp có thể gây mất tín hiệu, giảm chất lượng hiển thị.

CAT5e, CAT6, chuẩn shielded

Cáp CAT5e (Enhanced Category 5):

• Băng thông 100MHz, hỗ trợ tốc độ 1Gbps
• Phù hợp với khoảng cách truyền <100m
• Chi phí thấp, phổ biến trong các dự án cơ bản
• Đáp ứng nhu cầu màn hình LED độ phân giải trung bình

Cáp CAT6 (Category 6) – Lựa chọn khuyên dùng:

• Băng thông 250MHz, hỗ trợ 10Gbps ở khoảng cách ngắn
• Cấu trúc 4 cặp dây xoắn, chống nhiễu tốt hơn
• Phù hợp với màn hình LED độ phân giải cao
• Đảm bảo chất lượng tín hiệu ổn định lâu dài

Tầm quan trọng của chuẩn Shielded:

• Lớp chắn kim loại bảo vệ khỏi nhiễu điện từ (EMI)
• Cần thiết trong môi trường có nhiều thiết bị điện tử
• Giảm crosstalk giữa các cặp dây trong cùng bó cáp
• Tăng chi phí 20-30% nhưng đảm bảo chất lượng tín hiệu

Lưu ý khi lắp đặt cáp:

• Tránh uốn cong quá góc nhọn (>90°)
• Đi cáp riêng biệt với đường điện cao áp
• Sử dụng ống ruột gà hoặc máng cáp bảo vệ
• Kiểm tra continuity và trở kháng sau khi lắp đặt

Khung & phụ kiện cơ khí

Hệ thống khung và phụ kiện cơ khí không chỉ đảm bảo độ vững chắc mà còn ảnh hưởng đến tuổi thọ và tính thẩm mỹ của màn hình LED. Việc chọn vật liệu và thiết kế phù hợp rất quan trọng.

Chất liệu, chống gỉ, độ bền

Khung nhôm định hình – Lựa chọn phổ biến:

• Nhôm hợp kim 6063-T5 với độ bền cao và trọng lượng nhẹ
• Xử lý bề mặt anodizing chống oxy hóa và ăn mòn
• Dễ gia công, lắp ráp và bảo dưỡng
• Phù hợp với cả ứng dụng indoor và outdoor

Khung thép – Cho công trình lớn:

• Thép carbon S235 hoặc S355 có khả năng chịu lực cao
• Xử lý mạ kẽm nhúng nóng hoặc sơn epoxy chống gỉ
• Chi phí thấp hơn nhôm nhưng nặng hơn đáng kể
• Thích hợp cho màn hình LED outdoor kích thước lớn

Phụ kiện kết nối và bảo vệ:

• Bu lông inox 316 chống ăn mòn trong môi trường ẩm ướt
• Keo silicon chống thấm nước cho các mối nối
• Gioăng cao su EPDM có khả năng chịu UV và thời tiết
• Hệ thống thoát nước và thông gió để tránh ẩm ướt

Tiêu chuẩn kỹ thuật cần đạt:

• Khả năng chịu gió cấp 12 (tương đương 32.7-36.9 m/s)
• Hệ số an toàn tối thiểu 2.5 theo quy chuẩn xây dựng
• Chống rung lắc và biến dạng dưới tải trọng vận hành
• Tuân thủ tiêu chuẩn TCVN về kết cấu thép và nhôm

Checklist chọn linh kiện chuẩn kỹ thuật

Checklist Card điều khiển:

• [ ] Xác định độ phân giải và kích thước màn hình
• [ ] Kiểm tra khả năng tải pixel tối đa của card
• [ ] Đảm bảo tương thích với loại module LED sử dụng
• [ ] Xem xét số lượng cổng đầu vào cần thiết
• [ ] Kiểm tra phần mềm điều khiển và hỗ trợ kỹ thuật
• [ ] Cân nhắc tính năng mở rộng và nâng cấp

Checklist Nguồn điện:

• [ ] Tính toán công suất thực tế cần thiết (×1.2-1.3 hệ số an toàn)
• [ ] Kiểm tra hiệu suất nguồn (>85%)
• [ ] Xác nhận các chứng nhận an toàn (CE, FCC)
• [ ] Đảm bảo tính năng bảo vệ quá tải, quá áp
• [ ] Chọn chuẩn chống nước phù hợp (IP54/IP65)
• [ ] Xem xét nguồn dự phòng cho hệ thống quan trọng

Checklist Dây cáp:

• [ ] Chọn loại cáp phù hợp (CAT5e/CAT6)
• [ ] Xác định nhu cầu chống nhiễu (Shielded/Unshielded)
• [ ] Tính toán chiều dài và số lượng cáp cần thiết
• [ ] Kiểm tra chất lượng connector và đầu nối
• [ ] Lập kế hoạch đi cáp và bảo vệ cáp
• [ ] Chuẩn bị công cụ test và kiểm tra tín hiệu

Checklist Khung cơ khí:

• [ ] Xác định tải trọng và điều kiện môi trường
• [ ] Chọn chất liệu phù hợp (nhôm/thép)
• [ ] Kiểm tra khả năng chống ăn mòn và chịu thời tiết
• [ ] Đảm bảo hệ số an toàn theo quy chuẩn xây dựng
• [ ] Thiết kế hệ thống thoát nước và thông gió
• [ ] Chuẩn bị phụ kiện lắp đặt và bảo dưỡng

---
