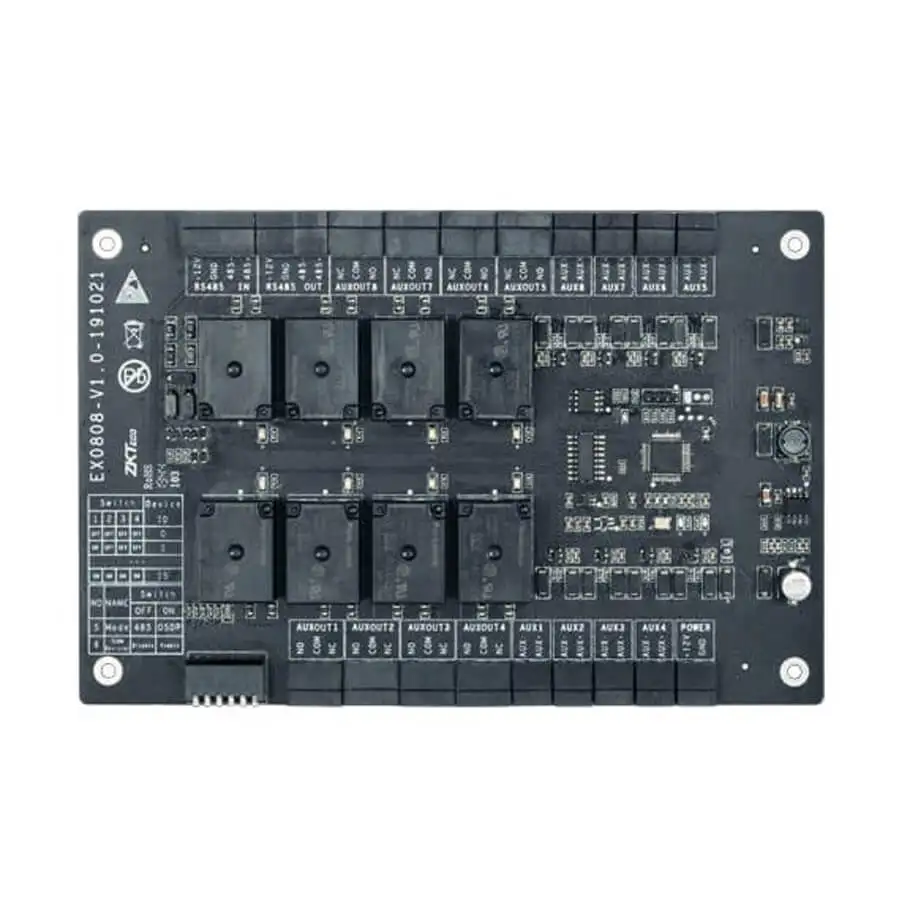

Extended Module ZKTeco EX0808

ZKTeco EX0808 là bảng mạch mở rộng đầu vào và đầu ra (I/O) chuyên dụng, được thiết kế để nâng cao khả năng tích hợp cho hệ thống an ninh của bạn. Với việc hỗ trợ giao thức truyền thông OSDP và RS485, thiết bị này là giải pháp lý tưởng để mở rộng số lượng kết nối thiết bị ngoại vi mà không cần đầu tư thêm nhiều bộ điều khiển trung tâm, giúp tối ưu hóa chi phí cho các dự án lớn.

Đặc điểm nổi bật của ZKTeco EX0808

• Khả năng mở rộng mạnh mẽ: Cung cấp thêm 8 cổng đầu vào phụ (AUX Input) và 8 cổng đầu ra phụ (AUX Output Relay) trên một bảng mạch duy nhất.
• Tương thích linh hoạt: Hoạt động hoàn hảo với các bảng điều khiển dòng inBio Pro, C3 Pro và phần mềm quản lý tổng thể ZKBioSecurity.
• Giao thức hiện đại: Hỗ trợ chuẩn OSDP (v2.1.7) giúp tăng cường tính bảo mật và khả năng tương thích với các bảng điều khiển bên thứ ba hỗ trợ OSDP.
• Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt vào hộp kỹ thuật hoặc mua thêm vỏ kim loại bảo vệ để tăng độ bền.
• Khả năng xếp chồng: Mỗi bảng điều khiển inBio Pro hoặc C3 Pro có thể hỗ trợ tối đa 8 bo mạch EX0808, cho phép mở rộng lên đến 64 đầu vào và 64 đầu ra phụ.

Thông số kỹ thuật chi tiết

Dưới đây là các thông số kỹ thuật dựa trên dữ liệu từ nhà sản xuất:

• Model: EX0808
• Số cổng đầu vào (Aux. Input): 8
• Số cổng đầu ra (Aux. Output Relay): 8 (3 Form-C Relays-SPDT 5A@30V DC hoặc 10A@30V AC)
• Giao thức truyền thông: RS485 và OSDP (phiên bản 2.1.7)
• Tốc độ truyền (Baud Rate): 9,600bps
• Địa chỉ RS485/OSDP: Thiết lập qua công tắc DIP switch
• Nguồn điện: 12V DC 300mA
• Công suất tiêu thụ: 3.6W
• Kích thước: 160mm x 106mm (6.29in x 4.17in)
• Trọng lượng tịnh: 0.2kg (0.44lbs)
• Nhiệt độ hoạt động: 0°C đến 45°C (32°F đến 113°F)
• Độ ẩm hoạt động: 20% đến 80%

Câu hỏi thường gặp (FAQ)

1. ZKTeco EX0808 có thể kết nối với những bộ điều khiển nào?
Sản phẩm được thiết kế chuyên dụng cho các bảng điều khiển dòng inBio Pro, C3 Pro và các hệ thống hỗ trợ giao thức OSDP.

2. Một bộ điều khiển trung tâm có thể kết nối tối đa bao nhiêu bo mạch EX0808?
Mỗi bảng điều khiển inBio Pro hoặc C3 Pro có thể hỗ trợ tối đa 8 bo mạch EX0808 kết nối cùng lúc.

3. Làm thế nào để thay đổi địa chỉ của thiết bị trong hệ thống?
Bạn có thể dễ dàng thiết lập địa chỉ RS485 hoặc OSDP của bo mạch thông qua các công tắc DIP switch được tích hợp sẵn trên thiết bị.

4. Thiết bị này có đi kèm vỏ bảo vệ không?
Thông thường, EX0808 được cung cấp dưới dạng bảng mạch rời. Tuy nhiên, người dùng có thể tùy chọn mua thêm vỏ kim loại (metal case) để thuận tiện cho việc lắp đặt và bảo vệ thiết bị.

5. Đèn LED trên bo mạch có ý nghĩa gì?
Đèn LED xanh (RUN) biểu thị trạng thái hoạt động của hệ thống, trong khi đèn LED vàng (COMM) nhấp nháy khi có tín hiệu truyền thông ổn định và sáng đứng khi mất kết nối.
