Amply kèm trộn 120W Bosch PLE-2MA120-EU

1. Đặc điểm Amply kèm trộn 120W Bosch PLE-2MA120-EU

Đầu vào Micro và đường truyền

Amply kèm trộn 120W Bosch PLE-2MA120-EU có thể chuyển đổi tất cả đầu vào Micro/đường truyền giữa độ nhạy mức Micro và mức đường truyền. Có thể bật nguồn điện ảo để cung cấp điện cho Micro tụ điện.

Các kênh đầu vào 1 và 2 có thể chiếm quyền ưu tiên của tất cả các Micro và đầu vào nhạc khác. Do đó, người dùng có thể kích hoạt đầu vào 1 bằng bộ đóng tiếp xúc trên PTT (ấn để nói), có thể cấu hình chuông 2 âm sắc để phát trước một thông báo. Thiết bị này cũng cho phép chuyển đổi tự động đầu vào 2 nếu có tín hiệu cấp đến đầu vào (kích hoạt VOX). Các kênh đầu vào 1 và 2 cũng sử dụng bộ lọc giọng nói có thể lựa chọn để nâng cao độ rõ của các thông báo.

Đầu vào nhạc

Có các đầu vào nhạc riêng với bộ chọn đầu vào và điều khiển âm lượng riêng. Người dùng có thể chọn nguồn nhạc như đầu phát CD hoặc radio và cài đặt mức nhạc.

Có thể cài đặt âm thanh mong muốn cho nguồn nhạc riêng biệt so với đầu vào Micro/đường truyền.

Cài đặt cá nhân hóa

Amply kèm trộn 120W Bosch PLE-2MA120-EU có thể viết tên của đầu vào, nguồn nhạc và vùng, gắn các nhãn vào mặt trước, được bảo vệ bằng cửa sổ trong.

Thể hiện cài đặt được ưu tiên trên bảng mặt trước bằng cách lắp các ghim màu ở mức cài đặt sẵn của tất cả các núm.

Điều khiển âm điệu

Cho phép điều khiển đầu vào Micro/đường truyền và đầu vào nhạc hoàn toàn riêng biệt để giọng nói trên Micro có thể được tối ưu hóa một cách cụ thể.

Bosch PLE-2MA120-EU giúp tăng độ ấm trong giọng nói mà không tăng độ ồn và giảm độ ồn mà không làm mất đi độ ấm ở tần số thấp, tăng độ trong mà không tăng độ chói ở tần số cao. Với đầu vào nhạc, thiết bị này tăng âm trầm sâu trước mà không làm cho âm thanh bị vang và giảm độ ồn mà không làm mất đi độ ấm ở tần số thấp.

Amply này có đầu vào khẩn cấp điện thoại và đầu vào bàn gọi với mức ưu tiên 100 V, có kích hoạt VOX.

Nguồn

Amply kèm trộn Bosch PLE-2MA120-EU có công suất đầu ra là 120W. Công suất này được cung cấp trực tiếp trên các kết nối điện áp ổn định 100V và trên kết nối có trở kháng thấp dành cho tải 8ohm.

Vùng

Bosch PLE-2MA120-EU có hai đầu ra vùng. Có thể bật và tắt nhạc trong các vùng thông qua bảng mặt trước và bảng gắn tường tùy chọn. Thông báo từ bàn gọi hai vùng PLE-2CS có thể được định tuyến đến vùng 1 hoặc vùng 2 hoặc cả hai. Thông báo từ đầu vào điện thoại/100 V hoặc đầu vào 1 & 2 được định tuyến đến cả hai vùng. Có thể dùng đầu vào 1 cho bàn gọi mọi cuộc gọi PLE-1CS và bất kỳ micrô hoặc bàn gọi nào khác có tiếp xúc PTT.

Trạng thái đầu ra

Đồng hồ VU đèn LED sẽ theo dõi đầu ra chính. Một ổ cắm tai nghe, bên dưới đồng hồ VU, cung cấp đầu ra bộ trộn trước khi lựa chọn vùng để bạn có thể nghe thấy đầu ra trước khi tín hiệu được gửi đến vùng này. Để mang đến độ tin cậy và dễ sử dụng tuyệt đối, tầng đầu ra sẽ được tích hợp một bộ giới hạn để hạn chế đầu ra nếu người dùng sử dụng quá nhiều tín hiệu.

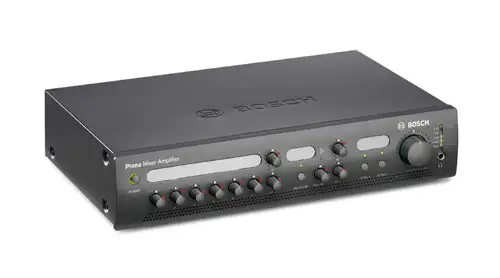

Amply kèm trộn 120W Bosch PLE-2MA120-EU

2. Thông số kỹ thuật của Amply kèm trộn 120W Bosch PLE-2MA120-EU

Điện

Sự cung cấp trên mạng điện

• Điện áp: 115 – 230 VAC ±10%, 50/60 Hz
• Dòng điện khởi động: 8/16 A (230/115 VAC)

Nguồn điện pin

• Điện áp: 24 VDC, +10% / -15%
• Dòng điện: 6 A
• Dòng điện sạc: 0,5 ADC
• Điện áp sạc trôi: 27,3 VDC

Công suất tiêu thụ (điện lưới): 400 VA

Hiệu suất

• Hồi đáp tần số: 50 Hz đến 20 kHz (+1/‑3 dB ở đầu ra định mức tham chiếu ‑10 dB)
• Méo dạng: Công suất đầu ra định mức <1% @ , 1 kHz
• Điều khiển thấp: Tối đa -12/+12 dB (tần số phụ thuộc thiết đặt)
• Điều khiển cao: Tối đa -12/+12 dB (tần số phụ thuộc thiết đặt)

Đầu vào RJ-45: 2 x

• Đầu vào bàn gọi: Dành cho PLE-2CS(MM)
• Đầu vào bảng gắn tường: Dành cho PLE-WP3S2Z

Đầu vào micrô/đường truyền: 6 x

• Đầu vào 1 (Tiếp xúc bấm để nói cùng với chức năng dìm nhạc): Kiểu dáng Châu âu 5 chốt, cân bằng, ảo XLR 3 chốt, cân bằng, ảo
• Đầu vào 2-6 (VOX cùng với chức năng dìm nhạc trên đầu vào 2): XLR 3 chốt, cân bằng, ảo
• Độ nhạy 1 mV (mic); 1 V (đường truyền)
• Trở kháng: >1 kohm (mic); >5 kohm (đường truyền)
• S/N (phẳng ở mức âm lượng cực đại): 63 dB
• S/N (phẳng ở mức âm lượng cực tiểu/tắt tiếng): >5 dB
• Dải động: 93 dB
• S/N (phẳng ở mức âm lượng cực đại): >63 dB (mic); >70 dB (đường truyền)
• S/N (phẳng ở mức âm lượng cực tiểu/tắt tiếng): >75 dB
• CMRR (mic): >40 dB (từ 50 Hz tới 20 kHz)
• Thông khoảng: >17 dB
• Bộ lọc giọng nói: -3 dB @ 315 Hz, thông dải cao, 6 dB/quãng tám
• Nguồn điện ảo: 16 V qua 1,2 kohm (mic)
• Bộ lọc giọng nói: -3 dB @ 315 Hz, thông dải cao, 6 dB/quãng tám
• VOX (đầu vào 1 & 2): thời gian can thiệp 150 ms;thời gian ngừng 2 s

Đầu vào nhạc: 3x

• Đầu nối: Đầu tròn, stereo được chuyển thành mono
• Độ nhạy: 300 mV
• Trở kháng: 22 kohm
• S/N (phẳng ở mức âm lượng cực đại): >70 dB
• S/N (phẳng ở mức âm lượng cực tiểu/tắt tiếng): >75 dB
• Thông khoảng: >25 dB

Khẩn cấp/điện thoại: 1 x

• Đầu nối: Hộp đấu dây vặn ốc cắmđược kiểu Châu Âu 7 chốt
• Điện thoại độ nhạy: Tối đa 1 V
• Độ nhạy 100V: Tối đa 100 V
• Trở kháng: >10 kohm
• S/N (phẳng ở mức âm lượng cực đại): >65 dB
• VOX: ngưỡng 50 mV; thời gian can thiệp 150 ms; thời gian ngừng 2 s

Lồng nhạc: 1 x

• Đầu nối: Cinch
• Mức danh nghĩa: 1 V
• Trở kháng: >10 kohm

Đầu ra chính/nhạc: 1 x

• Đầu nối: XLR 3 chốt, cân bằng
• Mức danh nghĩa: 1 V
• Trở kháng: <100 ohm

Đầu ra loa 100V (Trừ 1 dB nếu sử dụng pin 24 V)

• Đầu nối: Ốc vít, phiếm định
• Tối đa / định mức: 180 W / 120 W

Đầu ra loa 8ohm  (Trừ 1 dB nếu sử dụng pin 24 V)

• Đầu nối: Hộp đấu dây vặn ốc cắm được kiểu Châu Âu, phiếm định
• PLE-2MA120-EU: 31 V (120 W)

Đặc tính cơ học

• Kích thước (C x R x S): 100 x 430 x 270 mm (rộng 19″, cao 2U)
• Lắp ráp: Độc lập, giá đỡ 19″
• Màu: Than
• Trọng lượng: Xấp xỉ 10,5 kg

3. Kết luận

Amply kèm trộn 120W Bosch PLE-2MA120-EU có nhiều tính năng cao cấp, được nhiều khách hàng lựa chọn sử dụng. Nếu bạn đang có ý định mua Amply kèm trộn 120W Bosch PLE-2MA120-EU thì hãy liên hệ ngay Tia Sáng để được hỗ trợ tư vấn tốt nhất.
