Quy Trình Lắp Đặt Mạng LAN Chuyên Nghiệp trong 7 bước

Trong kỷ nguyên chuyển đổi số, hệ thống mạng LAN (Local Area Network) đã trở thành xương sống của mọi doanh nghiệp, từ văn phòng nhỏ đến tập đoàn lớn. Theo báo cáo của IDC năm 2024, có tới 78% doanh nghiệp Việt Nam gặp phải các vấn đề về hiệu suất mạng do quy trình lắp đặt mạng LAN không chuẩn, dẫn đến tổn thất năng suất lao động lên đến 15-20 giờ mỗi tháng.

Việc triển khai một hệ thống mạng LAN không chỉ đơn thuần là kéo dây và cắm thiết bị. Đây là một quy trình kỹ thuật phức tạp, đòi hỏi sự am hiểu sâu sắc về cơ sở hạ tầng mạng, tiêu chuẩn quốc tế và khả năng tối ưu hóa hiệu suất. Viễn Thông Tia Sáng với hơn 10 năm kinh nghiệm trong lĩnh vực viễn thông, chúng tôi đã tổng hợp quy trình lắp đặt mạng LAN chuyên nghiệp nhất để giúp bạn xây dựng hệ thống mạng ổn định, bảo mật và dễ dàng mở rộng trong tương lai.

Tổng Quan Về Mạng LAN Và Tầm Quan Trọng

Mạng LAN Là Gì?

Mạng LAN (Local Area Network) là hệ thống mạng nội bộ kết nối các thiết bị máy tính, máy in, server và các thiết bị số trong phạm vi địa lý hạn chế như văn phòng, tòa nhà hoặc khu công nghiệp. Khác với mạng WAN (Wide Area Network), mạng LAN được thiết kế để cung cấp tốc độ truyền tải cao, độ trễ thấp và chi phí vận hành tối ưu.

Lý Do Cần Quy Trình Lắp Đặt Chuẩn

Một quy trình lắp đặt mạng LAN chuyên nghiệp mang lại những lợi ích thiết thực:

• Tối ưu hiệu suất: Hệ thống mạng được thiết kế phù hợp với nhu cầu thực tế, đảm bảo băng thông ổn định cho tất cả người dùng
• Giảm chi phí bảo trì: Lắp đặt đúng chuẩn từ đầu giúp giảm tới 60% chi phí sửa chữa và nâng cấp sau này
• Bảo mật thông tin: Thiết lập các lớp bảo vệ ngay từ giai đoạn triển khai, ngăn chặn truy cập trái phép
• Khả năng mở rộng: Dễ dàng thêm thiết bị và người dùng mới mà không ảnh hưởng đến hệ thống hiện tại
• Tuân thủ tiêu chuẩn: Đáp ứng các quy chuẩn kỹ thuật quốc tế như TIA/EIA-568, ISO/IEC 11801

Chuẩn Bị Trước Khi Lắp Đặt Mạng LAN

Khảo Sát Và Đánh Giá Nhu Cầu

Giai đoạn chuẩn bị là bước quan trọng nhất trong quy trình lắp đặt mạng LAN. Viễn Thông Tia Sáng luôn thực hiện khảo sát kỹ lưỡng với các yếu tố sau:

Phân tích nhu cầu sử dụng:

• Số lượng người dùng đồng thời (hiện tại và dự kiến trong 3-5 năm)
• Loại ứng dụng sử dụng (văn phòng cơ bản, thiết kế đồ họa, video streaming, hệ thống ERP)
• Yêu cầu về băng thông (100Mbps, 1Gbps hay 10Gbps)
• Nhu cầu kết nối không dây (WiFi coverage)

Khảo sát cơ sở hạ tầng:

• Diện tích không gian lắp đặt
• Vị trí đặt tủ rack, switch, router
• Hệ thống điện và nguồn dự phòng (UPS)
• Điều kiện môi trường (nhiệt độ, độ ẩm, bụi bẩn)

Lựa Chọn Thiết Bị Và Vật Tư

Việc lựa chọn thiết bị phù hợp quyết định 70% hiệu suất của hệ thống mạng. Dưới đây là danh sách thiết bị cần thiết:

Thiết bị mạng cốt lõi:

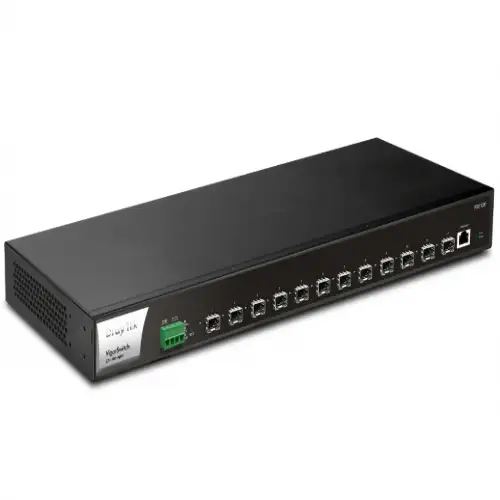

1. Switch: Lựa chọn switch quản lý (managed switch) để dễ dàng cấu hình và giám sát
2. Router: Đảm bảo khả năng định tuyến và kết nối Internet ổn định
3. Access Point: Cho hệ thống WiFi nếu cần
4. Firewall: Bảo vệ mạng nội bộ khỏi các mối đe dọa từ bên ngoài

Cáp và phụ kiện:

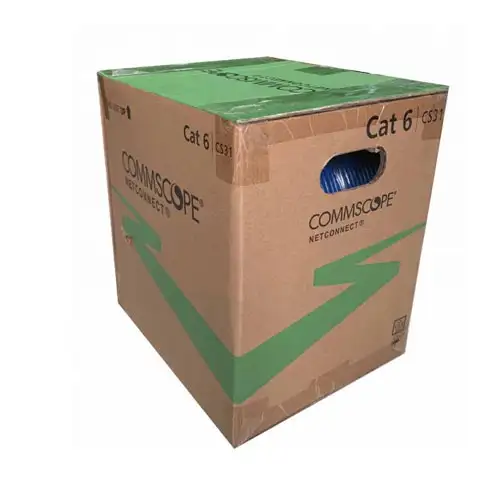

• Cáp mạng Cat6 hoặc Cat6A (hỗ trợ tốc độ lên đến 10Gbps)
• Patch panel và keystone jack
• Tủ rack 19 inch chuẩn
• Máng cáp, ống luồn dây
• Đầu nối RJ45, cable tester

Quy Trình Lắp Đặt Mạng LAN Chi Tiết 7 Bước

Bước 1 – Thiết Kế Sơ Đồ Mạng

Sơ đồ mạng là bản thiết kế tổng thể của hệ thống, bao gồm:

• Topology mạng: Hình sao (Star) là phổ biến nhất cho mạng LAN văn phòng
• Phân chia VLAN: Tách biệt các phòng ban để tăng bảo mật và hiệu suất
• Địa chỉ IP: Quy hoạch dải IP cho từng VLAN và thiết bị
• Vị trí thiết bị: Đánh dấu chính xác vị trí switch, AP, điểm đấu nối

Theo kinh nghiệm của Viễn Thông Tia Sáng, một sơ đồ mạng chi tiết giúp giảm 40% thời gian thi công và tránh được các sai sót không đáng có.

Bước 2 – Lắp Đặt Tủ Rack Và Thiết Bị Trung Tâm

Tủ rack là trung tâm của hệ thống mạng LAN, cần được lắp đặt theo các tiêu chuẩn:

Vị trí lắp đặt tủ rack:

• Phòng riêng biệt có kiểm soát nhiệt độ (18-27°C)
• Độ ẩm duy trì ở mức 45-55%
• Có hệ thống thông gió tốt
• Dễ dàng tiếp cận để bảo trì

Quy trình lắp đặt:

1. Cố định tủ rack vào tường hoặc sàn
2. Lắp đặt PDU (Power Distribution Unit) để cấp điện
3. Gắn patch panel ở phía trên
4. Lắp switch, router theo thứ tự hợp lý
5. Kết nối với UPS để bảo vệ nguồn điện

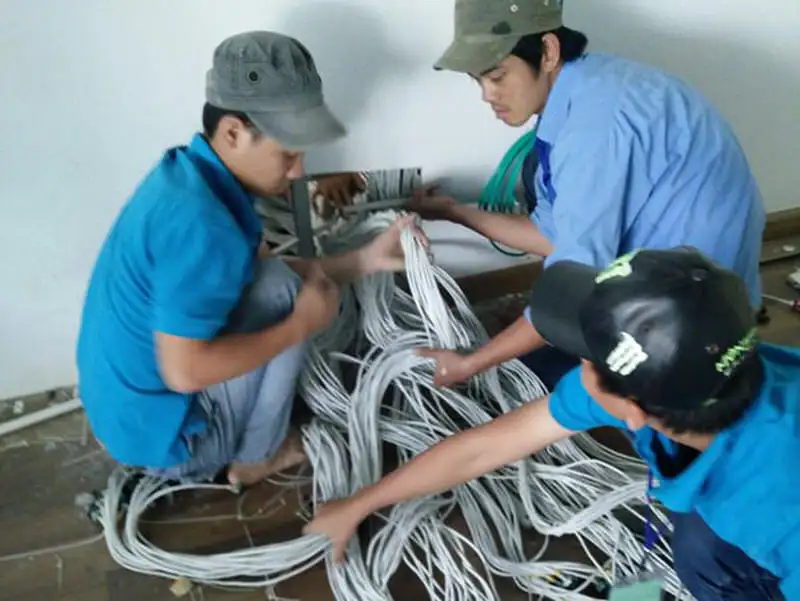

Bước 3 – Kéo Cáp Mạng Ngang

Đây là công đoạn tốn nhiều thời gian và công sức nhất trong quy trình lắp đặt mạng LAN:

Nguyên tắc kéo cáp:

• Tránh kéo cáp song song với đường điện 220V (giữ khoảng cách tối thiểu 30cm)
• Sử dụng máng cáp hoặc ống luồn để bảo vệ
• Không bẻ cong cáp với bán kính nhỏ hơn 4 lần đường kính cáp
• Ghi nhãn rõ ràng cả hai đầu cáp

Tiêu chuẩn khoảng cách:

• Độ dài cáp tối đa: 90m (horizontal cabling) + 10m (patch cable) = 100m tổng
• Nếu vượt quá cần sử dụng switch trung gian

Bước 4 – Đấu Nối Và Bấm Đầu Cáp

Bấm đầu cáp là kỹ năng quan trọng quyết định chất lượng kết nối:

Chuẩn bấm dây:

• T568A hoặc T568B: Chọn một chuẩn và thống nhất trong toàn bộ hệ thống
• Đảm bảo 8 sợi dây được xếp đúng thứ tự và bấm chặt vào đầu RJ45
• Không bỏ vỏ xoắn quá 13mm (0.5 inch)

Kiểm tra chất lượng:

• Sử dụng cable tester để kiểm tra từng đường dây
• Test xuyên âm (crosstalk) và suy hao (attenuation)
• Đảm bảo pass 100% các tiêu chuẩn TIA/EIA

Bước 5 – Cấu Hình Thiết Bị Mạng

Sau khi hoàn tất phần cứng, bước tiếp theo là cấu hình phần mềm:

Cấu hình Switch:

• Đặt IP management cho switch
• Tạo VLAN cho các phòng ban khác nhau
• Cấu hình port security để ngăn chặn truy cập trái phép
• Bật DHCP snooping và Dynamic ARP Inspection

Cấu hình Router:

• Thiết lập kết nối WAN (Internet)
• Cấu hình NAT và Firewall rules
• Bật VPN nếu cần truy cập từ xa
• Cài đặt QoS (Quality of Service) để ưu tiên traffic quan trọng

Cấu hình DHCP Server:

• Phân phối IP tự động cho các thiết bị
• Đặt reserved IP cho các thiết bị quan trọng (printer, server)
• Thiết lập DNS servers

Bước 6 – Test Và Tối Ưu Hệ Thống

Giai đoạn testing đảm bảo hệ thống hoạt động ổn định:

Các bài test cần thực hiện:

1. Ping test: Kiểm tra kết nối giữa các thiết bị
2. Bandwidth test: Đo tốc độ truyền tải thực tế (sử dụng iPerf)
3. Latency test: Đảm bảo độ trễ dưới 10ms trong mạng nội bộ
4. Redundancy test: Kiểm tra khả năng dự phòng khi có sự cố

Tối ưu hiệu suất:

• Điều chỉnh MTU (Maximum Transmission Unit) nếu cần
• Cấu hình link aggregation để tăng băng thông
• Bật port mirroring để giám sát traffic

Bước 7 – Bàn Giao Và Đào Tạo

Bước cuối cùng trong quy trình lắp đặt mạng LAN là bàn giao hệ thống:

Tài liệu bàn giao:

• Sơ đồ mạng chi tiết với địa chỉ IP
• Thông tin đăng nhập các thiết bị
• Hướng dẫn sử dụng cơ bản
• Quy trình xử lý sự cố thường gặp
• Chính sách bảo mật mạng

Đào tạo người dùng:

• Hướng dẫn quản trị viên cách giám sát hệ thống
• Cách thêm/xóa người dùng
• Backup và restore cấu hình
• Quy trình nâng cấp firmware

Các Lỗi Thường Gặp Khi Lắp Đặt Mạng LAN

Lỗi Về Cáp Và Kết Nối

Lỗi 1: Bấm đầu cáp sai chuẩn

• Triệu chứng: Tốc độ chỉ đạt 100Mbps thay vì 1Gbps
• Nguyên nhân: Không tuân thủ chuẩn T568A/B hoặc bấm không chắc
• Giải pháp: Bấm lại đầu cáp và test bằng cable tester

Lỗi 2: Cáp quá dài

• Triệu chứng: Mất gói tin, kết nối không ổn định
• Nguyên nhân: Vượt quá giới hạn 100m
• Giải pháp: Thêm switch trung gian hoặc chạy lại đường cáp ngắn hơn

Lỗi Về Cấu Hình

Lỗi 3: Xung đột địa chỉ IP

• Triệu chứng: Một số máy không kết nối được mạng
• Nguyên nhân: Cấu hình DHCP không đúng hoặc IP tĩnh trùng nhau
• Giải pháp: Rà soát lại bảng phân phối IP và cấu hình DHCP scope

Lỗi 4: VLAN không thông nhau

• Triệu chứng: Các phòng ban không truy cập được tài nguyên chung
• Nguyên nhân: Chưa cấu hình inter-VLAN routing
• Giải pháp: Cấu hình routing giữa các VLAN hoặc sử dụng Layer 3 switch

Chi Phí Lắp Đặt Mạng LAN 2025

Bảng Ước Tính Chi Phí

Chi phí lắp đặt mạng LAN phụ thuộc vào quy mô và yêu cầu cụ thể:

Văn phòng nhỏ (10-20 điểm mạng):

• Thiết bị: 15-25 triệu VNĐ
• Vật tư và phụ kiện: 5-8 triệu VNĐ
• Nhân công lắp đặt: 8-12 triệu VNĐ
• Tổng: 28-45 triệu VNĐ

Văn phòng trung bình (50-100 điểm mạng):

• Thiết bị: 50-90 triệu VNĐ
• Vật tư và phụ kiện: 20-35 triệu VNĐ
• Nhân công lắp đặt: 25-40 triệu VNĐ
• Tổng: 95-165 triệu VNĐ

Doanh nghiệp lớn (200+ điểm mạng):

• Thiết bị: 200-500 triệu VNĐ
• Vật tư và phụ kiện: 80-150 triệu VNĐ
• Nhân công lắp đặt: 100-200 triệu VNĐ
• Tổng: 380-850 triệu VNĐ

Cách Tiết Kiệm Chi Phí Hợp Lý

• Chọn thiết bị phù hợp với nhu cầu thực tế, không nhất thiết phải cao cấp nhất
• Đầu tư vào cáp Cat6A để sẵn sàng cho tương lai (tránh nâng cấp sau)
• Ký hợp đồng bảo trì dài hạn để được giảm giá
• Mua thiết bị số lượng lớn để được giá tốt hơn

Bảo Trì Và Nâng Cấp Mạng LAN

Quy Trình Bảo Trì Định Kỳ

Để duy trì hiệu suất ổn định, hệ thống mạng LAN cần được bảo trì định kỳ:

Hàng tháng:

• Kiểm tra log files của switch, router để phát hiện bất thường
• Backup cấu hình các thiết bị mạng
• Vệ sinh tủ rack, kiểm tra nhiệt độ

Hàng quý:

• Update firmware cho các thiết bị
• Kiểm tra và thay thế UPS battery nếu cần
• Rà soát lại access control list

Hàng năm:

• Đánh giá hiệu suất tổng thể của hệ thống
• Lập kế hoạch nâng cấp nếu cần thiết
• Kiểm tra và thay thế thiết bị lỗi thời

Khi Nào Cần Nâng Cấp?

Cân nhắc nâng cấp khi gặp các dấu hiệu sau:

• Tốc độ mạng chậm trong giờ cao điểm
• Thường xuyên mất kết nối
• Không đủ port cho thiết bị mới
• Thiết bị cũ không còn được hỗ trợ firmware update
• Nhu cầu băng thông tăng gấp đôi so với ban đầu
