Bảo vệ và chống sét cho hệ thống điện nhẹ

Trong thời đại công nghệ số phát triển mạnh mẽ, các hệ thống điện nhẹ và viễn thông đóng vai trò quan trọng trong mọi hoạt động kinh doanh và đời sống. Tuy nhiên, những hệ thống này cực kỳ nhạy cảm với các hiện tượng sét đánh và sự cố điện áp, có thể gây ra thiệt hại nghiêm trọng về tài chính và gián đoạn hoạt động. Bài viết này sẽ phân tích chi tiết các giải pháp bảo vệ và chống sét hiệu quả cho hệ thống điện nhẹ.

Tại sao cần bảo vệ chống sét cho hệ thống điện nhẹ?

Đặc điểm của thiết bị điện nhẹ

Các thiết bị trong hệ thống điện nhẹ như router, switch, server, camera an ninh, hệ thống báo cháy thường hoạt động ở điện áp thấp (12V, 24V, 48V) và có độ nhạy cảm cao. Chúng dễ bị hỏng hóc khi tiếp xúc với dòng điện vượt ngưỡng cho phép.

Nguy cơ từ sét đánh

Sét không chỉ gây nguy hiểm khi đánh trực tiếp mà còn tạo ra các xung điện từ gián tiếp qua:

• Đường truyền điện
• Cáp mạng và viễn thông
• Hệ thống nối đất
• Bức xạ điện từ trong không gian

Hậu quả của sét đánh

• Thiệt hại trực tiếp: Hỏng hóc thiết bị, cháy nổ
• Thiệt hại gián tiếp: Gián đoạn dịch vụ, mất dữ liệu, chi phí khôi phục
• Ảnh hưởng dài hạn: Giảm tuổi thọ thiết bị, tăng chi phí bảo trì

Các loại thiết bị bảo vệ chống sét

1. Chống sét van (SPD – Surge Protective Device)

SPD cấp 1 (Class I)

• Lắp đặt tại tủ điện chính
• Bảo vệ khỏi sét đánh trực tiếp
• Dòng xả cao (25kA – 100kA)
• Thời gian phản ứng nhanh (<25ns)

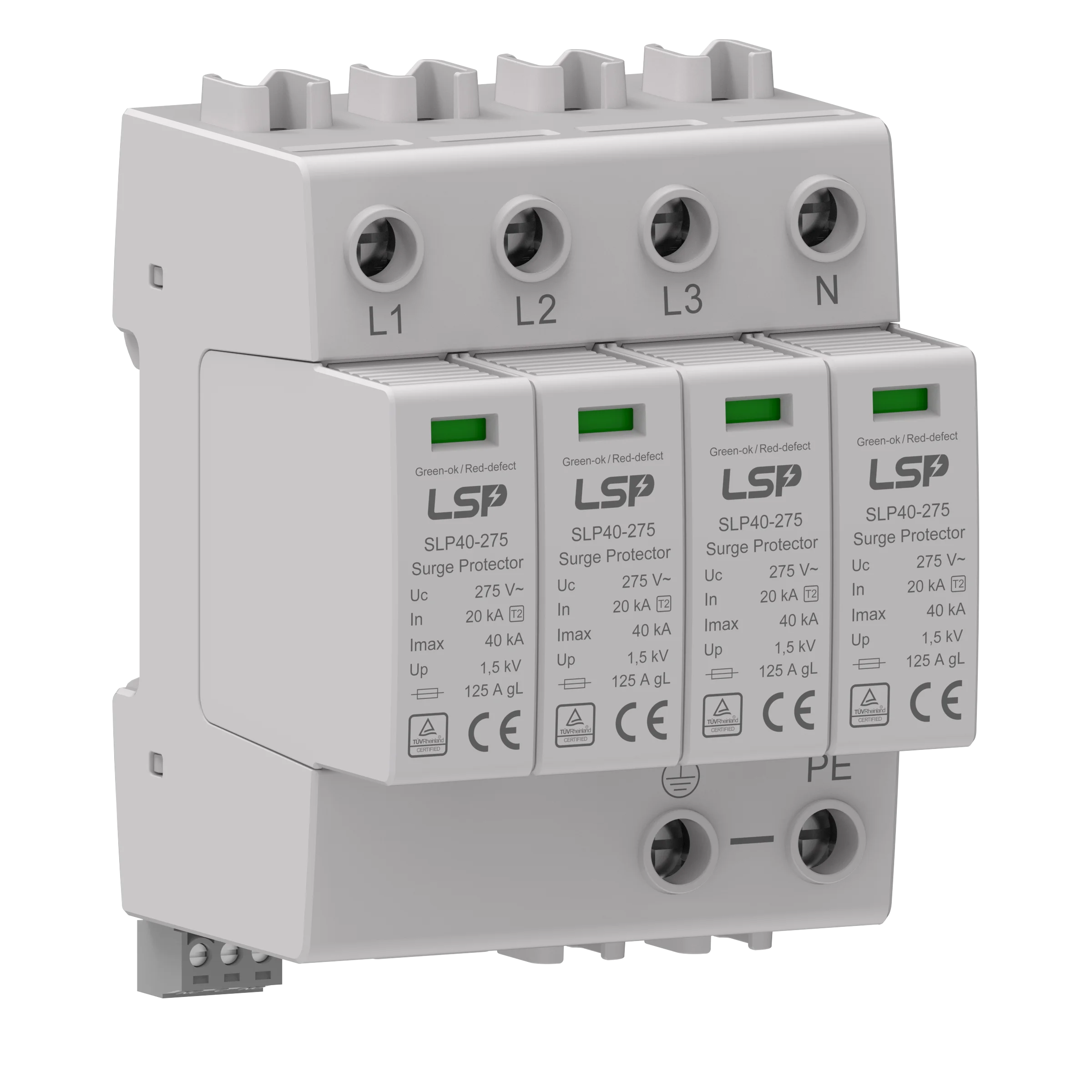

SPD cấp 2 (Class II)

• Lắp đặt tại tủ điện phân phối
• Bảo vệ khỏi sét cảm ứng
• Dòng xả trung bình (5kA – 40kA)
• Điện áp bảo vệ thấp hơn

SPD cấp 3 (Class III)

• Lắp đặt gần thiết bị cuối
• Bảo vệ tinh vi cho thiết bị nhạy cảm
• Dòng xả thấp (1kA – 10kA)
• Thời gian phản ứng rất nhanh (<1ns)

2. Chống sét cho đường truyền tín hiệu

Chống sét mạng LAN

• Bảo vệ cho cáp Ethernet Cat5e/Cat6
• Duy trì tốc độ truyền dữ liệu
• Khả năng chống nhiễu EMI/RFI

Chống sét cho đường truyền RS485/RS232

• Bảo vệ hệ thống điều khiển tự động
• Cách ly quang điện
• Dải tần số hoạt động rộng

Chống sét coaxial

• Bảo vệ cho hệ thống camera analog
• Duy trì chất lượng tín hiệu video
• Khả năng chịu tải cao

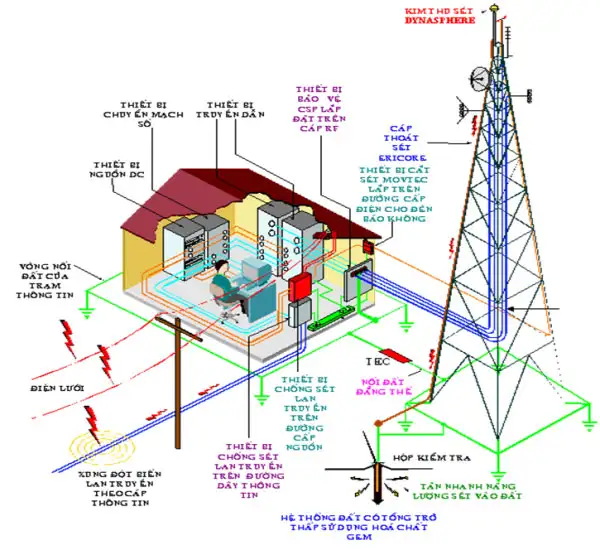

3. Hệ thống nối đất chống sét

Que nối đất đồng nguyên chất

• Độ dẫn điện cao
• Khả năng chống ăn mòn tốt
• Tuổi thọ cao (>30 năm)

Hệ thống nối đất tổng hợp

• Kết hợp nhiều loại que nối đất
• Giảm điện trở nối đất hiệu quả
• Phù hợp với nhiều loại đất

Thiết kế hệ thống bảo vệ chống sét tối ưu

Nguyên tắc bảo vệ phân tầng

Áp dụng mô hình bảo vệ 3 tầng:

Tầng 1: Bảo vệ thô tại nguồn điện chính

• SPD cấp 1 có dòng xả cao
• Bảo vệ toàn bộ hệ thống khỏi sét trực tiếp

Tầng 2: Bảo vệ trung gian tại tủ phân phối

• SPD cấp 2 với điện áp bảo vệ thấp hơn
• Loại bỏ sóng xung còn sót lại

Tầng 3: Bảo vệ tinh vi tại thiết bị cuối

• SPD cấp 3 với thời gian phản ứng cực nhanh
• Đảm bảo an toàn tuyệt đối cho thiết bị nhạy cảm

Tính toán và lựa chọn thiết bị

Xác định mức độ rủi ro sét đánh

• Mật độ sét đánh trong khu vực (Ng)
• Diện tích thu sét của công trình
• Tần suất sét đánh tính toán

Lựa chọn SPD phù hợp

• Dòng xả định mức (In)
• Dòng xả lớn nhất (Imax)
• Điện áp bảo vệ (Up)
• Thời gian phản ứng

Phối hợp bảo vệ

Đảm bảo các SPD hoạt động đồng bộ:

• Khoảng cách tối thiểu giữa các tầng
• Điện áp bảo vệ giảm dần theo tầng
• Thời gian phản ứng phù hợp

Lắp đặt và vận hành

Quy trình lắp đặt chuyên nghiệp

Khảo sát và thiết kế

1. Đánh giá rủi ro sét: Phân tích địa hình, khí hậu, mật độ sét
2. Khảo sát hệ thống hiện tại: Kiểm tra thiết bị, đường truyền, nối đất
3. Thiết kế giải pháp: Lựa chọn thiết bị, vị trí lắp đặt, sơ đồ đấu nối

Thi công lắp đặt

1. Chuẩn bị: Vật liệu, công cụ, biện pháp an toàn
2. Lắp đặt SPD: Đúng vị trí, đúng thứ tự, đấu nối chính xác
3. Kiểm tra hệ thống nối đất: Đo điện trở, kiểm tra kết nối
4. Test và chạy thử: Kiểm tra hoạt động, hiệu chuẩn thông số

Bảo trì và kiểm tra định kỳ

Lịch trình kiểm tra

• Hàng tháng: Kiểm tra trạng thái đèn báo SPD
• Hàng quý: Đo điện trở nối đất, kiểm tra kết nối
• Hàng năm: Test toàn diện, thay thế thiết bị hỏng

Các thông số cần kiểm tra

• Điện trở hệ thống nối đất (<4Ω)
• Trạng thái hoạt động của SPD
• Độ bền cách ly của các kết nối
• Tình trạng ăn mòn của kim loại

Lợi ích kinh tế của việc đầu tư chống sét

Chi phí đầu tư vs thiệt hại tránh được

Chi phí đầu tư ban đầu:

• Thiết bị chống sét: 2-5% tổng giá trị hệ thống
• Chi phí thi công: 1-2% tổng giá trị hệ thống
• Tổng chi phí: 3-7% tổng giá trị hệ thống

Thiệt hại có thể tránh được:

• Hỏng thiết bị: 50-100% giá trị thiết bị
• Gián đoạn dịch vụ: Hàng trăm triệu đồng/ngày
• Chi phí khôi phục: 2-5 lần chi phí thiết bị

Thời gian hoàn vốn

Với mức độ rủi ro sét đánh trung bình, thời gian hoàn vốn thường là 2-3 năm, tuy nhiên lợi ích lâu dài về độ ổn định hệ thống là vô giá.

Tiêu chuẩn và quy định

Tiêu chuẩn Việt Nam

• TCVN 9385:2012: Thiết kế hệ thống chống sét cho công trình
• TCVN 6012:2011: Hệ thống điện – Yêu cầu chung về an toàn
• QCVN 12:2011: Quy chuẩn kỹ thuật an toàn điện

Tiêu chuẩn quốc tế

• IEC 61643: Thiết bị bảo vệ chống sóng xung
• IEC 62305: Bảo vệ chống sét cho công trình
• IEEE C62: Tiêu chuẩn thiết bị chống sóng xung

Xu hướng công nghệ mới

SPD thông minh (Smart SPD)

• Giám sát trạng thái từ xa
• Cảnh báo sớm khi thiết bị hỏng
• Ghi lại lịch sử sự cố sét đánh

Hệ thống bảo vệ tích hợp

• Kết hợp chống sét với UPS
• Tích hợp vào hệ thống quản lý tòa nhà
• Tự động cắt điện khi có nguy cơ

Vật liệu mới

• SPD sử dụng công nghệ GaN
• Que nối đất composite chống ăn mòn
• Cáp chống nhiễu tiên tiến

Kết luận

Bảo vệ chống sét cho hệ thống điện nhẹ không chỉ là yêu cầu kỹ thuật mà còn là yếu tố quyết định đến sự ổn định và hiệu quả hoạt động của doanh nghiệp. Việc đầu tư đúng cách vào hệ thống bảo vệ chống sét sẽ mang lại lợi ích lâu dài:

• Bảo vệ tài sản: Giảm thiểu thiệt hại do sét gây ra
• Đảm bảo liên tục dịch vụ: Tránh gián đoạn không mong muốn
• Tiết kiệm chi phí: Chi phí bảo trì và thay thế giảm đáng kể
• Nâng cao độ tin cậy: Tăng uy tín với khách hàng và đối tác

Để có được hệ thống chống sét hiệu quả và an toàn, việc lựa chọn đơn vị thi công có kinh nghiệm và chuyên môn cao là điều cần thiết. Các kỹ sư cần có hiểu biết sâu về đặc tính thiết bị, tiêu chuẩn kỹ thuật và kinh nghiệm thực tế trong lĩnh vực điện nhẹ và viễn thông.

Đầu tư vào hệ thống bảo vệ chống sét ngay hôm nay để bảo vệ tương lai của doanh nghiệp bạn.
